LED azul recargable triste luz de libro (3 / 17 paso)

Paso 3: Boceto para ATtiny85

El bosquejo siguiente programas el ATtiny85 en un regulador de PWM y un temporizador. VR1 establece el nivel de brillo de los LEDs de 0 a 255 y VR2 establece el temporizador de luz entre 0 a 60 minutos cada hora que puede ser preferible si trabajar noches. Puesto que el ATtiny Lee los valores de los potenciómetros al principio de su lazo, debe restablecerse girando y después ajuste. Si quieres un diferente período de encendido, cambie el valor de periodMin.

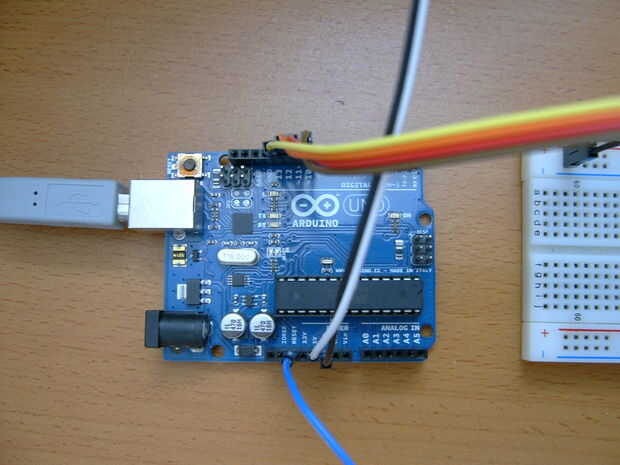

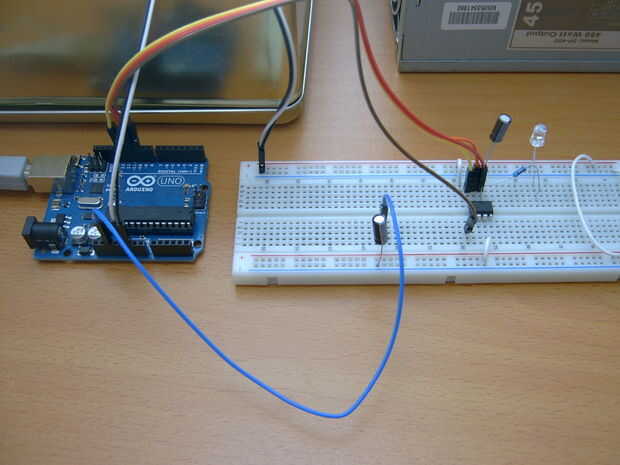

Usted puede aprender a programar el ATtiny85 aquí:

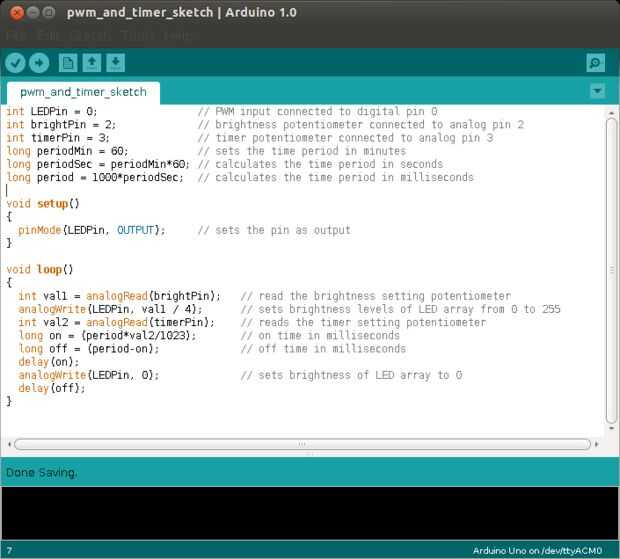

int LEDPin = 0;                Entrada PWM conectado al pin digital 0
int brightPin = 2;             potenciómetro de brillo conectado al pin analógico 2
int timerPin = 3;              potenciómetro de temporizador conectado al pin analógico 3
periodMin largo = 60;           establece el período de tiempo en minutos
periodSec largo = periodMin * 60; calcula el período de tiempo en segundos
largo período = 1000 * periodSec;  calcula el período de tiempo en milisegundos

void setup()
{
pinMode (LEDPin, salida);     establece el pin como salida
}

void loop()
{
int val1 = analogRead(brightPin);   leer el potenciómetro de ajuste de brillo
analogWrite (LEDPin, val1/4);      establece niveles de brillo de los LEDs de 0 a 255
int val2 = analogRead(timerPin);    Lee el potenciómetro de ajuste del temporizador
tiempo encendido = (periodo * val2/1023);       el tiempo en milisegundos
tiempo off = (período de);             el tiempo en milisegundos
Delay(ON);
analogWrite (LEDPin, 0);             establece el brillo de los LEDs a 0
Delay(OFF);
}
