LED Binary Clock 2.0 (6 / 35 paso)

Paso 6: Asignación de los LEDs

#define AA 10
#define AB 9
#define AC 8
#define AD 7
#define BA 11
#define BB 13
#define A.C. 5
#define BD 6
#define CA 12
#define CB 15
#define CC 4
#define DA 14
#define DC 2
#define MOSFET 3
#define LDR 19
#define MinButton 17
#define HourButton 16
#define ModeSwitch 18

Para que su reloj funcione correctamente, debe contar el Arduino donde cada cosa está conectada.

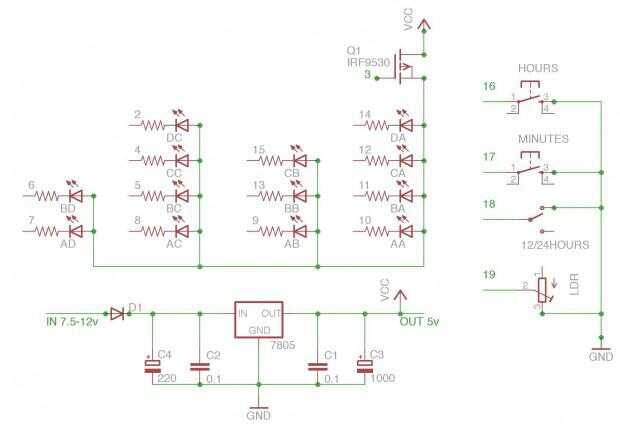

Simplemente escriba el pin donde cada LED está conectado (mediante las coordenadas en el esquema para ver qué combinación de letras corresponde a cada LED y con su etiqueta compatible con Arduino lo que pin es).

Luego hacer lo mismo para el LDR, los botones y el interruptor/puente utilizado para la selección del modo 12/24 horas.

Nota: que usted necesita usar el número digital de los pines de entrada analógicos, corresponde lo siguiente: entradas analógicas 1-5 = salidas digitales 14-19. es necesario utilizar esa versión del número de la LDR también!

Después de terminar la asignación, subir el código al chip y probarlo como hacen en el video (pero recuerde que usted está haciendo antes de ir a otras medidas, al contrario de lo que hice).
