LED Bluetooth Dimmer (2 / 4 paso)

Paso 2: Las conexiones

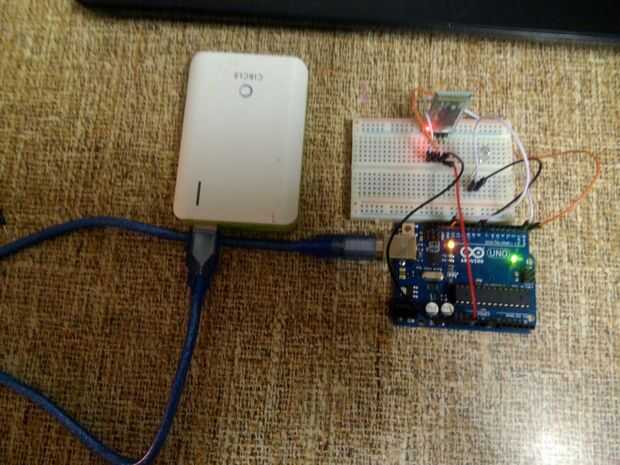

PLACA DE ARDUINO UNO CON MÓDULO BLUETOOTH HC-06.

PIN NO. A BORDO---CONECTARSE EN ESCUDO DE PROTOTIPOS

PWM 9---el ánodo del LED

TIERRA---el cátodo del LED

3.3 V---el VCC del módulo Bluetooth

TIERRA---el módulo GND de Bluetooth

TX---el módulo RX de Bluetooth (Nota)

RX---el módulo TX de Bluetooth

Arduino está cargada mediante el Banco de energía del círculo.

Subir el bosquejo dado, antes de usar el Arduino, utilizando el cable USB y el IDE de Arduino.

Nota: Retire las conexiones de TX y RX al subir el sketch en Arduino.
