LED CD lámpara CMH (3 / 6 paso)

Paso 3: Hacer el circuito

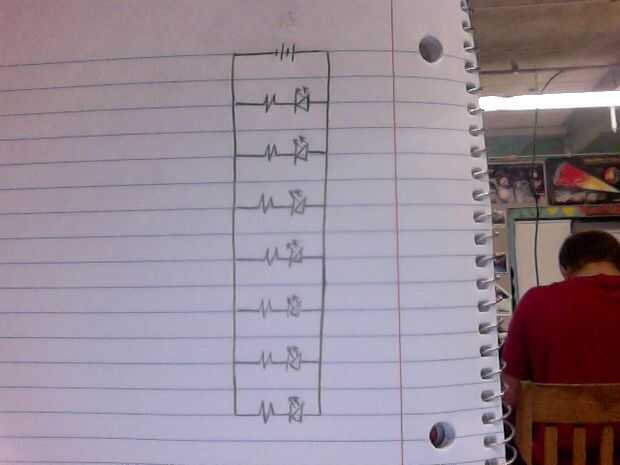

Poner sus diodos en los agujeros en el CD y asegúrese de que el lado plano quede hacia fuera. En el más largo de los dos cables del diodo, la torcedura en una resistencia de 100 ohm. Doblar los cables con las resistencias hacia el centro del CD, mientras que el otro cable se dobla hacia fuera al lado. Tomar un alambre largo, separado y tira si es necesario. Gire alrededor de los cables de los diodos que no tienen una resistencia. Asegúrese de que cable no toque el alambre de la resistencia. Después de conectar el cable a cada diodo, mantenga el cable extra colgándose. Hacer lo mismo con todas las resistencias conectadas. Cada conexión de cables de la soldadura. Asegura que los cables de interior y hacia fuera del círculo no se toquen y cubrir cualquier cable con cinta aislante. Otro CD en la parte superior del CD con el circuito de la cinta.
