LED Chaser (circuito de chip único) (2 / 9 paso)

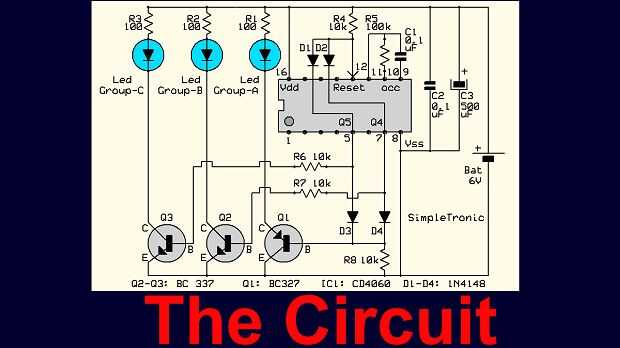

Paso 2: Diagrama del circuito y componentes principales

IC1: CD4060 cmos 14 etapa ondulación binario contador y oscilador

Q1: Transistor PNP de BC327 (800mA)

Q2-Q3: BC337 NPN transistor (800mA)

D1-D4: los diodos 1N4148

R1-R3: 100 ohmios para 5 paralelo LED´s (recalcular para más LED´s paralelo) - LED´s aún más con un voltaje más alto voltaje (serie paralelo conectado led´s).
