Paso 2: materiales
Los materiales incluyen:

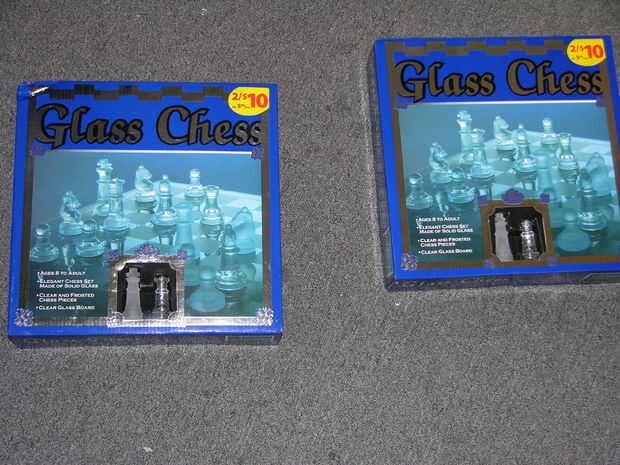

Juego de ajedrez de cristal - yo tengo la mía en Walgreens. Era un dos para la cantidad de $10. He comprado un par por lo que si he roto algunas de las piezas se han extra. Las piezas de ajedrez deben tener una pequeña cavidad en la parte inferior cubierta por unas pegatinas circulares de fieltro, para evitar rayar el tablero de ajedrez de vidrio.
LEDs - 20 azul 5 mm y 20 LEDs de 5 mm verde . Ordené a mina de superbrightleds.com.
Imanes - usé 1/8" altura 1/16" diámetro cilíndrico imanes de neodimio. Puesto que tres fueron utilizados en cada plaza en el tablero, 192 eran necesarios todos juntos. Por supuesto los imanes podrían ser 3/8" de altura y 64 sólo se necesitarían.

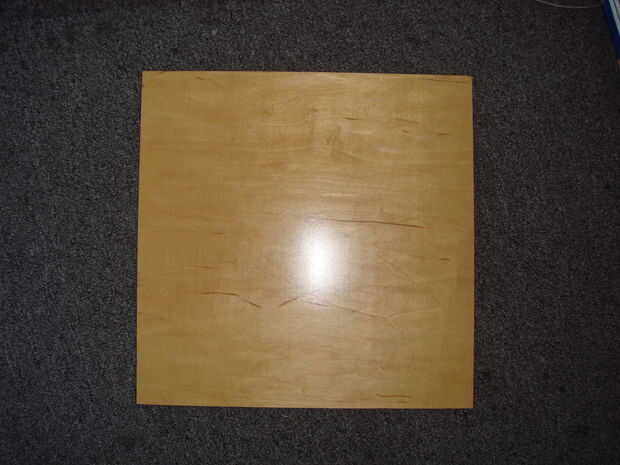

Madera - una hoja fina (~1/4 "grueso) con la misma área que la placa de cobre, utilizada como aislante y estructural del forro para el cobre. Piezas gruesas de madera también son necesarios para hacer la caja final / caja para el tablero de ajedrez, pero las dimensiones no importa demasiado, como va a hacer casi cualquier madera.
Placa de cobre - una hoja cuadrada de cobre alrededor de 1/16" o 1/32" de espesor y con un área de por lo menos que el tamaño del original tablero de ajedrez. He encontrado mina en Ebay.
Arandelas de cobre - la circunferencia exterior debe ser del mismo tamaño que la circunferencia exterior de la base de las piezas de ajedrez. El diámetro interno no es tan importante, pero debe ser lo bastante grande como para fácilmente conectar un LED a través de.
Placa de acero - deben ser exactamente las mismas dimensiones (longitud y anchura, grueso no importa demasiado, pero alrededor de 1/16" o 1/32" sería lo ideal) como el tablero de ajedrez original (solo la rejilla 8 x 8 de las plazas, sin contar cualquier frontera extra). Si cada cuadrado en el tablero de ajedrez es 1" por 1", entonces la placa de acero debe ser 8" por 8".

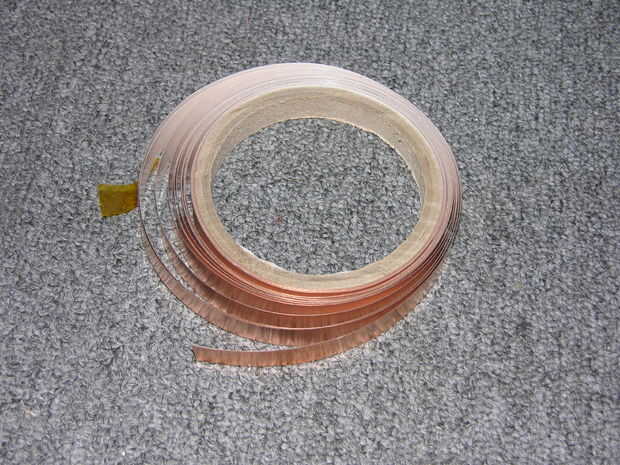

Cinta de aluminio cobre - otra vez el cambio de especificaciones exactas dependiendo del tamaño de su tablero de ajedrez, pero unos pies (~ 6') de la cinta debe ser bueno. El ancho de la cinta debe ser la mitad del ancho de una plaza en el tablero de ajedrez (tablero de ajedrez 1" plazas = cinta de lámina de cobre de 1/2")

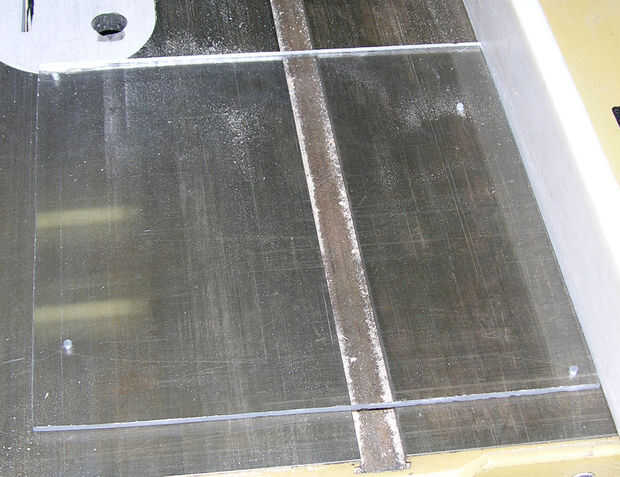

Hojas de acrílico - realmente no necesita ser acrílico, sino que fue el material de construcción disponible para mí en el momento. Un cuadrado será emparedado las placas de acero y cobre juntos y para mantener los cables en su lugar. La plaza como un fondo para la caja del tablero de ajedrez.
Fuente de alimentación - usé una verruga de la pared con una entrada de corriente alterna de 120 v y 3V DC 300mA salida para alimentar el tablero de ajedrez.

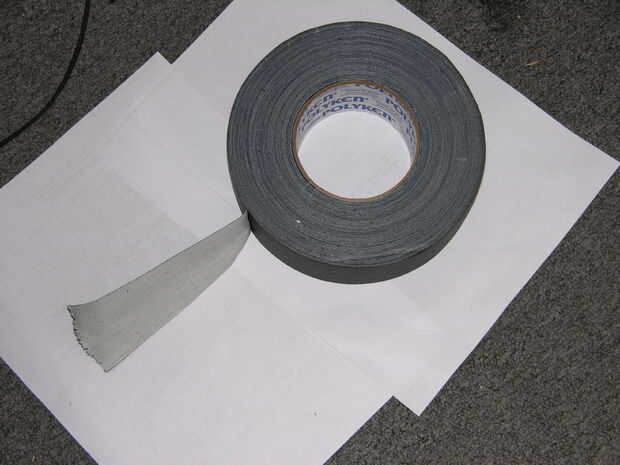

Cinta de lámparas - cosas de la cinta en su lugar

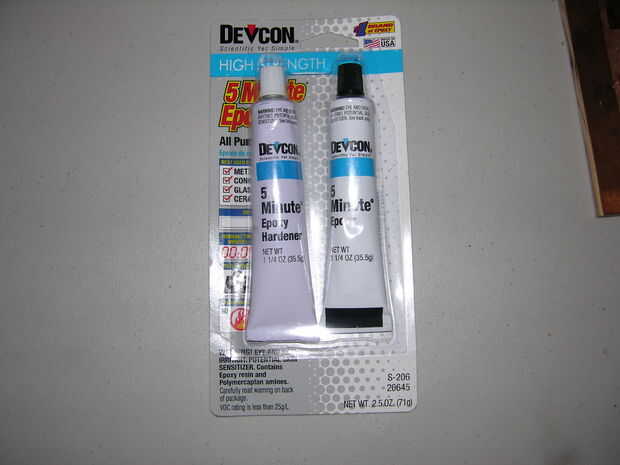

Pegamento epoxy - para sostener la placa de cobre a la hoja de madera. Pegamento para madera también se utiliza para hacer la caja.
