Paso 2: piezas
Aquí es el BOM (Bill del Material):
- resistencias de 3 x 100 ohmios
- resistencias de ohm 1 x 180
- resistencias de ohm 1 x 270
- 1 k ohm resistencias 2 x
- 4 x 2,2 resistencias de ohm k
- 10 k ohm resistencias 2 x
- condensador de 1 x 0.047 uF
- condensador de 1 x 0,01 uF
- condensador de 1 x 0.47 uF
- 1 x 1 uF capacitor
- 1 x 10 uF capacitor
- diodos 1N4148 x 1
- transistor NPN 2N3904 o equivalente de 1 x 2N2222A,
- 3 x 2N2907A, transistor PNP 2N3906 o equivalente
- 6 x LED (2 x rojo, 2 x verde, 2 x azul recomendado)

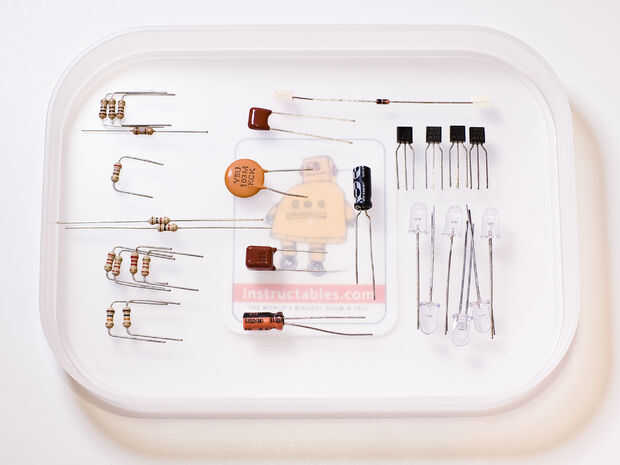

Los resistores pueden ser cualquier tipo de resistencias de W de tipo 1/4 menos 1/16 W. carbono que se muestra en la foto.
Todos los condensadores pueden bastante mucho ser de cualquier tipo así. Sólo asegúrese de que el voltaje es clasificado al menos 16V. Sin embargo es más seguro pegar película tipo para los de menor valor, y tipo electrolítico de aluminio para mayor valor de los. Ésos son los tipos más comunes de todos modos.
El diodo también puede ser cualquier diodo de silicio. Estoy usando una conmutación diodo 1N4148, que es el más ampliamente disponible y probablemente el más barato.
Los transistores también pueden ser prácticamente cualquier cosa. Aquí el NPN es un poco exigente, ya que trata la señal de audio (hfe deben ser razonablemente alta). Transistores compatibles incluyen: 2N4400, MPSA06 2N4401, PN3646, en NPN. Para PNP: 2N5401, MPSA55, MPSA56.
Los LEDs pueden ser de cualquier color, sin embargo se ajustan los valores de resistencia de los colores utilizados aquí. Si utiliza diferentes colores, uso 270 ohmios para el rojo, porque roja LED tienen baja tensión, así necesita mayor resistencia para limitar la corriente. Las actuales limitantes resistencias para los LEDs se ajustan para lograr el equilibrio de brillo entre ellas. Por lo que su kilometraje puede variar.
