LED como un SENSOR de luz (1 / 3 paso)

¿Paso 1: LED como un DETECTOR de luz? SÍ

Puede utilizar cualquier led

Por este sensor podemos conseguir la dirección de la luz y su más barato y fácilmente disponible... He utilizado hardware de ARDUINO UNO para simplificar circuitos por micro controlador luego circuito análogo utilizando el transistor como un comparador.

1-ARDUINO BOARD CUALQUIER VERSIÓN
CABLE USB 2
3 - LED 2 PIEZA
4-EQUIPO CON SOFTWERE DE ARDUINO

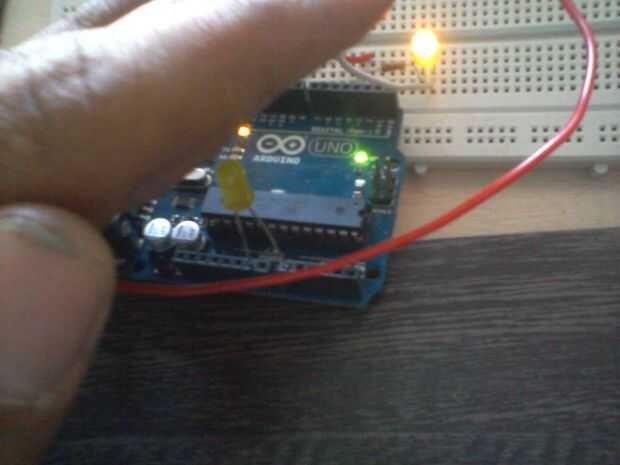

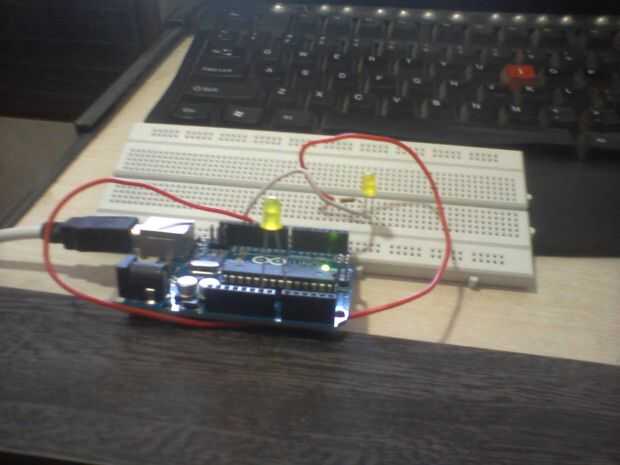

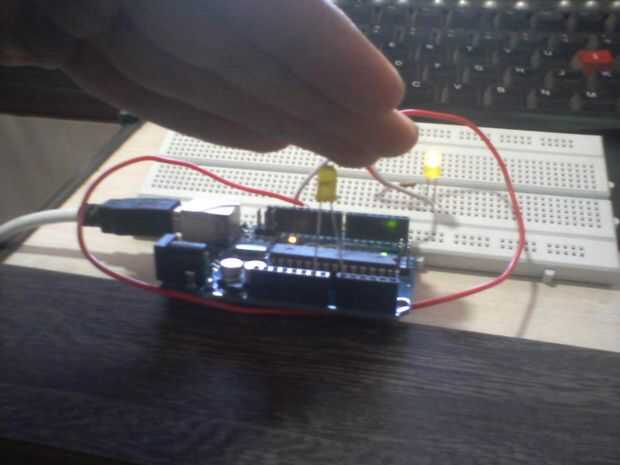

En este circuito conecta,

1 LED: a un pin analógico 1 de Arduino y tierra-ánodo es Arduino pin 0 y cátodo está conectado a tierra

2 LED: está conectado al pin Digital 12 o 13 del Arduino y tierra-ánodo para pin digital 12/13 y cátodo a tierra te puede utilizar resistencia serie para pin digital 12 o 13
