Paso 2: Montaje del circuito del ladrón de Joule

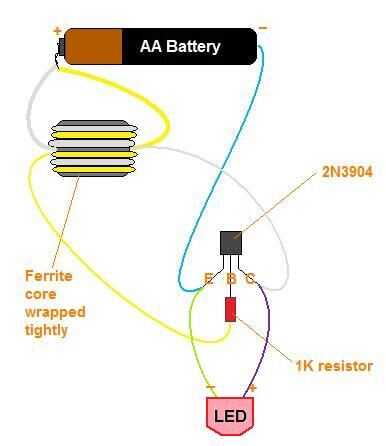

Desde entonces, no sé cómo hacer un verdadero cableado diagrama éste tendrá que hacer. Pido disculpas por todos los cables de la cruce, pero debe dar idea de la persona común de cómo está configurado. Los colores de cableado probablemente parecen estoy montan de un estéreo de coche con todos los violetas, azules y amarillos pero solo estaba tratando de mantener a la gente de conseguir confundido cuando los cables se cruzan. Los colores no son importantes, por lo que se puede distinguir entre los cables.
Básicamente se ampliará para que 5 LEDs azules en el circuito de un joule thief y 25 LEDs rojo en otro circuito del ladrón de joule. Todo lo que puedo decir es asegurarse de que la pierna de emisor (E) del transistor va al (-) de la batería y LED, la pierna del cátodo (C) va a (+) de la batería (a través del núcleo de ferrita) y LED y la Base (B) la pierna va a (+) de la batería (a través del núcleo de ferrita). También cuando mirando el transistor la inscripción va E B C de izquierda a derecha cuando usted está buscando en el lado que tiene la escritura en él (para que el lado que dice "2N3904" es el lado que tiene E B C de izquierda a derecha). Práctica con un LED para asegurarse de que funciona!

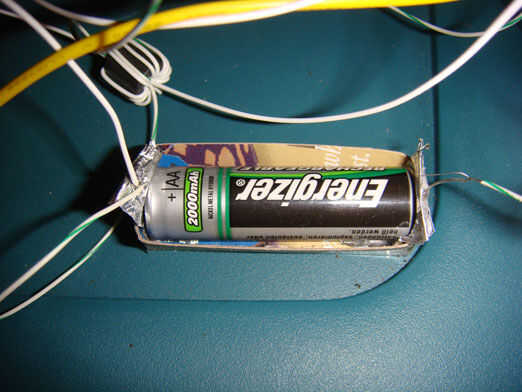

En definitiva, hice dos de estos circuitos para mi diseño
