Paso 3: La Junta

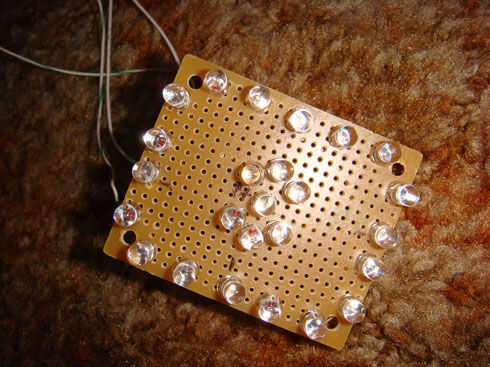

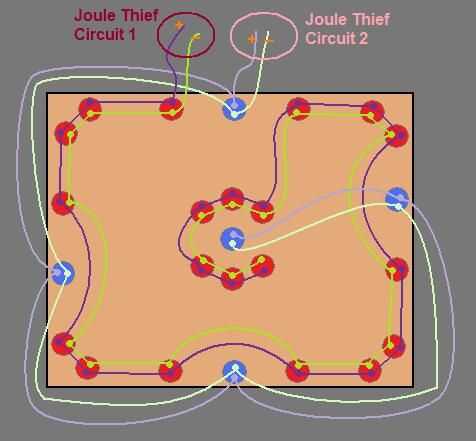

Imagen 2: Éste será probablemente el más útil para usted de cualquiera de los 3 cuadros aquí. De nuevo, los colores no son tan importantes, sólo nota la púrpura es (+) y verde es (-). También, para evitar confusiones el azul LED circuito los cables son un poco más ligeros que los cables de circuitos de LED rojos. Los cables vienen de la Junta para que tenga (+) y (-) los cables para el circuito del ladrón de joule 1 (LED rojo) y ladrón de joule circuito 2 (LED azul). ¿Si te fijas en el paso 2 nuevo puedes ver que los cables morados y verde conectan el (+) y (-) del LED a la derecha? Bien, ya que hiciste dos de esas configuraciones de ladrón de joule con distintos núcleos de ferrita, transistores, etc. que le conectes una configuración (+) y (-) del circuito LED rojo y el otro (+) y (-) del circuito de LED azul como se ve en el diagrama de abajo. Que esto tiene sentido.

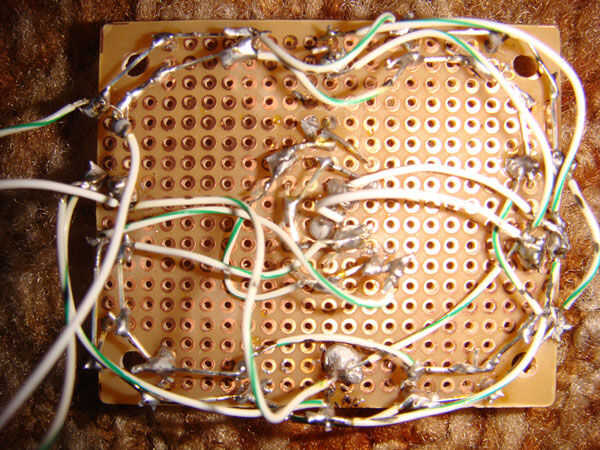

Imagen 3: I guess le mostrará la parte posterior de mi tabla donde conectado todo, pero realmente no prestan atención a ella porque se ve HORRIBLE (pero sorprendentemente no corta si se consigue sacudido alrededor un poco). Usted probablemente aprenderá nada de esta imagen excepto que nunca debo diseñar carreteras principales. Hacer el tuyo mejor que la mía.
