LED crece la luz con Joule Thief pilas en un contenedor de jardinería de mecha para barato! (4 / 7 paso)

Paso 4: Portapilas

usé 2 clases de titulares de la batería (para ir con los circuitos de ladrón de julios dos) porque quería utilizar 3 pilas con los LEDs rojos y sólo 1 batería con LED azul. Esto era porque había muchos más LED ' s rojos que azules y porque mi rojo eran 12000 mcd y los azules eran solamente 6000 mcd. Ponerlos en circuitos separados me ha permitido dedicar más energía de la batería a los rojos.

Imagen 1: Esta primera imagen muestra cómo hice una batería terminal con diseño de xtank5, es simple y otra vez le dejaré a la original instructable para él.

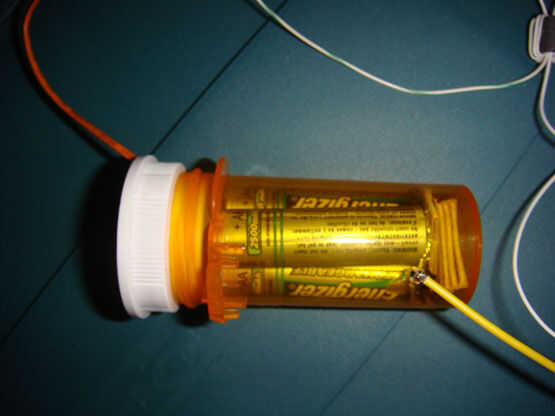

Imagen 2: Este segundo soporte de la batería estaba hecha de una botella de píldora que encontré ahí. Básicamente, un agujero en la tapa para la (+) cable que se conecta a un pedazo de papel de aluminio, entonces pilas (3 en este caso) y un pedazo de papel de aluminio en la parte inferior que está conectada a la terminal (-), que es apoyada por algunos pequeños pedazos de cartulina (para que sea un poco "elástico") doblada.
