LED Cube 3 x 3 x 3 con ATMEGA8 (1 / 6 paso)

Paso 1: Teoría de operación de la matriz de LEDs

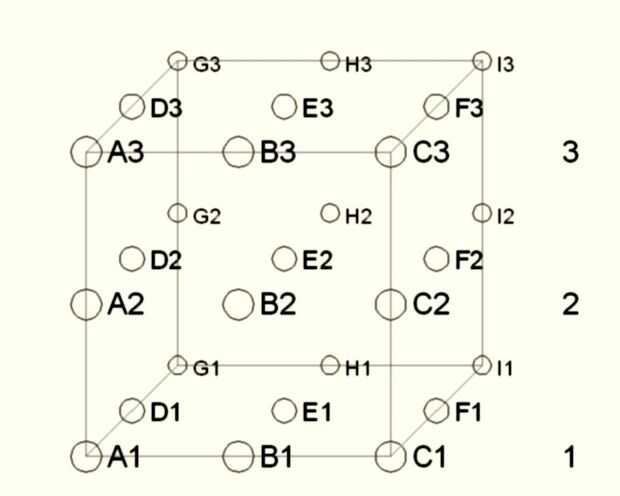

La matriz de LEDs se compone de 3 x 9, donde tres niveles son horizontales, y 9 son las filas verticales.
Cada LED está encendido un nivel con un cátodo común y cada línea vertical se conecta con un ánodo común.
Así que si queremos iluminar un LED especial, solo poner el nivel de la línea de 0V y dio un voltaje positivo.

Para ser capaces de generar un efecto de varios LEDs en, tienen que ser alimentado por multiplexación, una velocidad relativamente alta no parece ser intermitente y tienen una luz más suave.

Como el ATmega8 soporta conexión de LEDs directamente a sus pines con una buena corriente, no hay que poner resistencias de limitación o los transistores driver.
