LED Cube 3 x 3 x 3 con ATMEGA8 (3 / 6 paso)

Paso 3: Crear las filas verticales de LEDs (positivo)

Ahora los tres niveles horizontales deben estar conectados desde las filas verticales, que son los ánodos.

En este caso el nivel de la parte superior se une a la Junta donde hicieron los agujeros.
Soldadura en el centro del terminal del cátodo un alambre esmaltado para que es largo para llegar a la Veroboard.

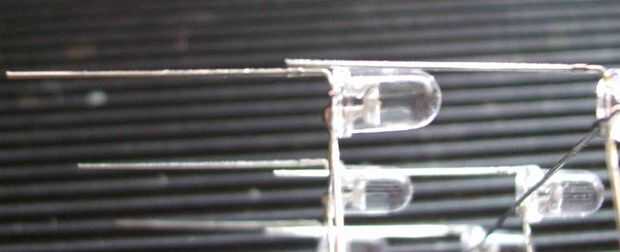

Lo siguiente se refiere a captar el 2 º nivel que se fija a la Junta, la soldadura a todos los ánodos de los LEDs que vertical, superposición de unos 10mm entre estos dos niveles.

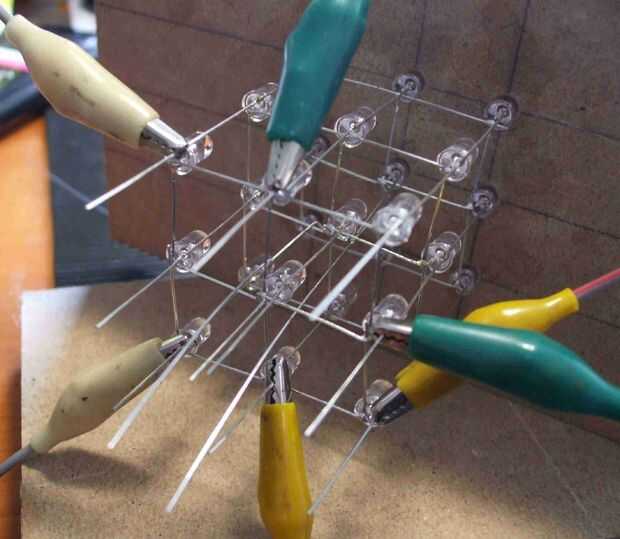

Después de ser soldado con autógena, como puede también soldar con autógena el cátodo central para alcanzar la Veroboard.

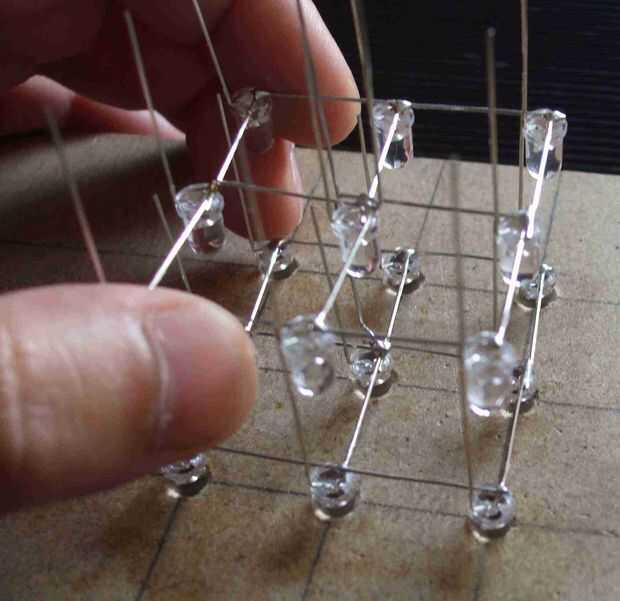

Con el nivel inferior, el proceso es similar al 2 º nivel

Aquí tenemos el cubo ya instalado y puede seguir enlaces en la construcción de la Veroboard.
