LED Cube 3 x 3 x 3 con ATMEGA8 (4 / 6 paso)

Paso 4: Preparación de Veroboard

Esta tarjeta es agujeros muy práctico para hacer este tipo de configuraciones.

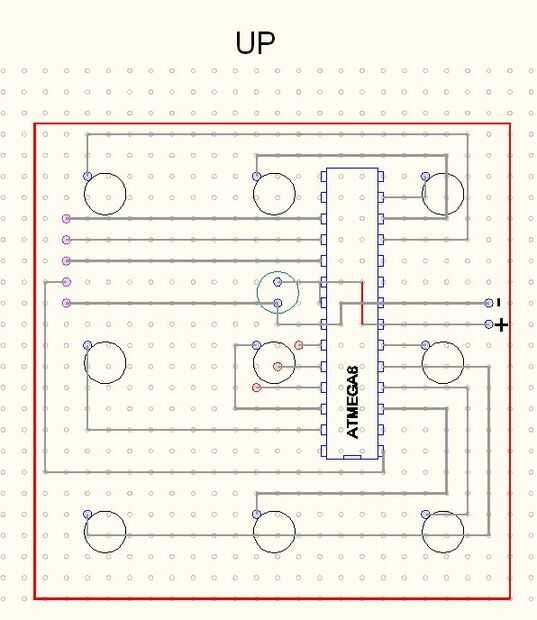

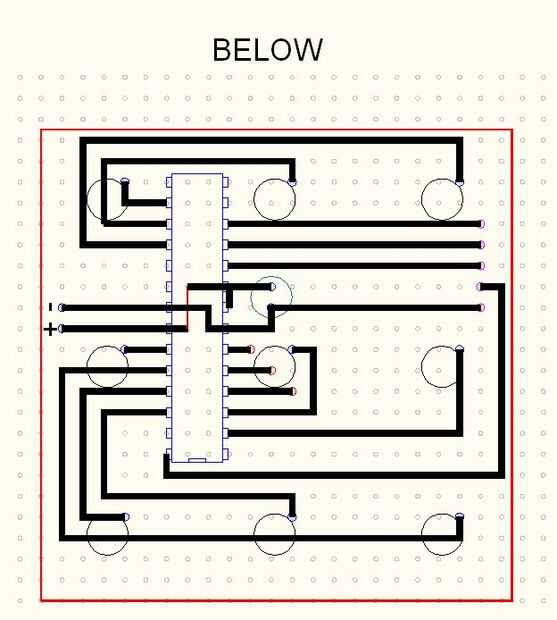

Tiene 5,5 cm x 5,5 cm y en la imagen adjunta se puede ver la ubicación de los agujeros, que ayuda en el alambre de soldadura de su circuito en la lata.

Dada la orientación de lo atmega 8 y el condensador, es aconsejable colocar un soporte para este microprocesador. Este microprocesador cuenta con una interfaz de ISP, que permite su programación a través de 5 cables de circuito, sin necesidad de un oscilador de cristal.

Después de todo el circuito a soldar, es recomendable ha montar el microprocesador, porque cuando usted toma el cubo de LEDs en la parte superior, se convierte en complicado aplicarlo.
