LED Cube 3 x 3 x 3 con ATMEGA8 (5 / 6 paso)

Paso 5: Montar el cubo de LEDs en Veroboard

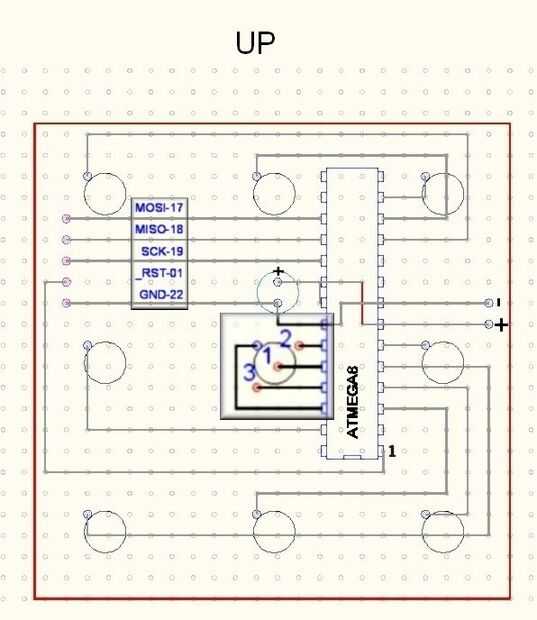

Después de la foto adjuntada, enchufe el conector no es complicado, teniendo en cuenta la conexión del cátodo de cada nivel en el agujero.

Para esto, ellos fueron numerados para facilitar su identificación en esta fase.

Después de la soldadura los ánodos de cada fila vertical sobre el condensador, el cubo de LEDs está listo para programarse.

Poder entre 4, 5V a 5V, aconsejando no mantener el LED encendido mucho tiempo en su agenda, el microprocesador ofrece 40 mA por cada línea de salida de puertas, que se queme el LED para esto podría ser un soldado de la resistencia 330R temporalmente entre las salidas del microprocesador y los cátodos, que son 3.
