LED Cube (2 / 5 paso)

Paso 2: Soldadura de LED

Empezar soldando uno condujo en un momento.

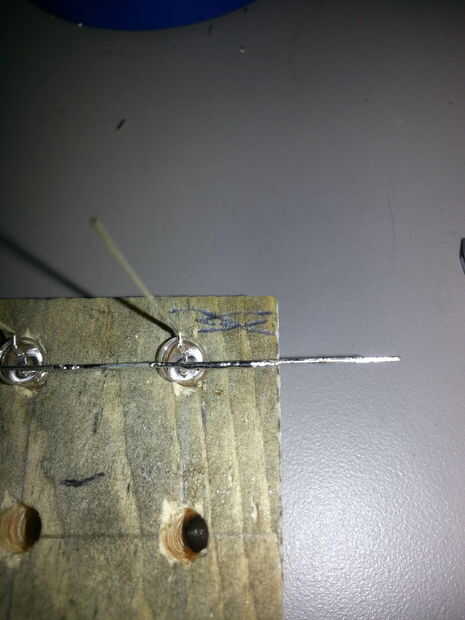

He marcado donde empecé los leds en mi bloque de madera.

Encontré una plantilla en línea para las distancias, desea que la distancia de forma que se solapen las piernas de los leds, al lado del led.

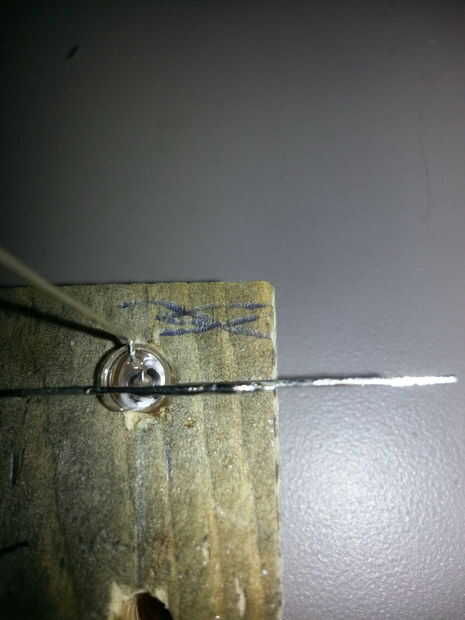

comienzan en el agujero de la esquina superior derecha. Doblar sobre el perno de tierra hacia fuera.

doble sobre el conector de tierra siguiente de leds y vuelta el primer led y soldadura.

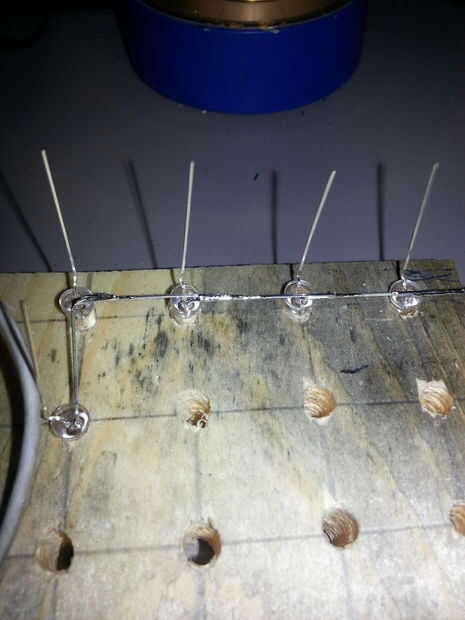

Hacer esto para la fila superior. Entonces desea que las clavijas de tierra va vertical hacia la fila superior soldado tu solo.

Puede Agregar Cruz cables otra forma de conectar los motivos y añadir fuerza.
