LED Cube (3 / 5 paso)

Paso 3: Conectar el cubo

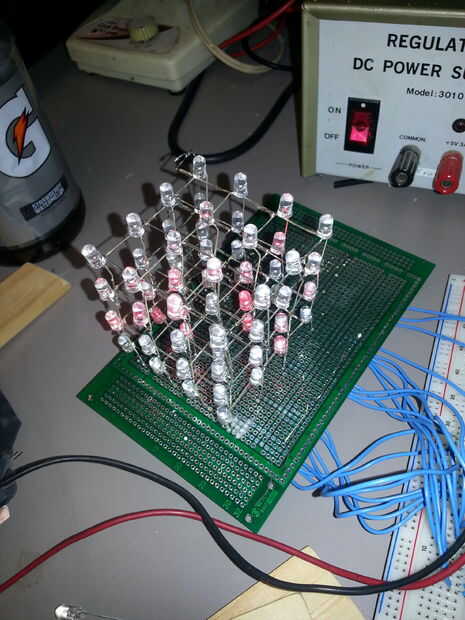

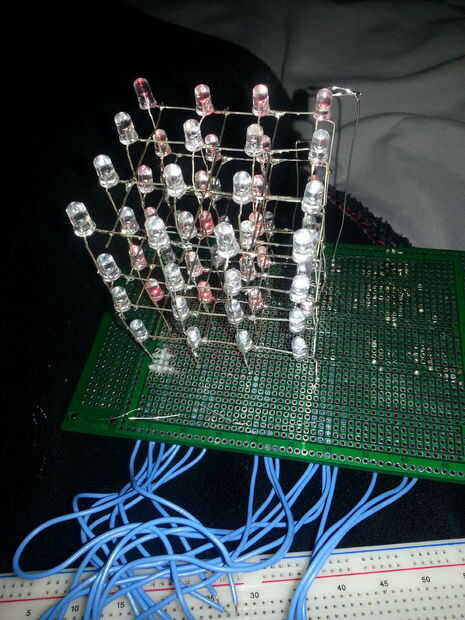

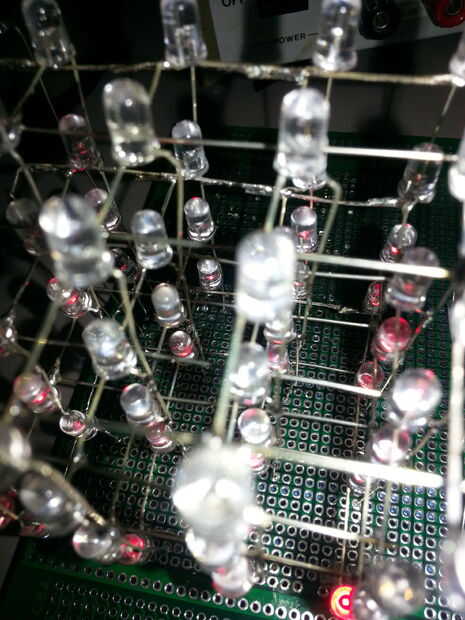

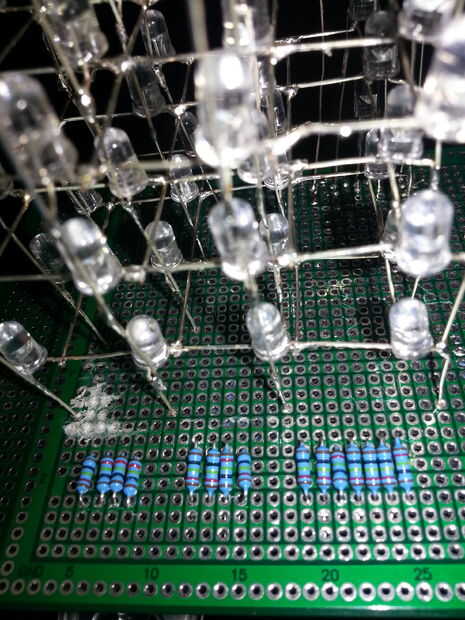

Una vez tienes tus cuatro filas de 16 leds sodlered juntos. vas a querer soldar las filas entre sí. Theres va a ser de 16 pins led pegarse directamente de los cables positivo llevados. Estos deben ser soldadas juntas al mismo llevado a la misma a cada uno. Así que cada uno de los 16 a los pernos tendrá un led en cada fila soldado a él. 4 leds por 1 pasador puesto uno en cada fila. Cada uno de ellos a pones alfileres se conectará a una resistencia antes de entrar en el aurdino. Utilizar una junta con soldadura montajes en ambos lados. Tengo los leds pegarse lanzó esta placa soldada a en la parte inferior. De estos 16 puntos para los leds que tengo cables siendo soldados de los pasadores led a las resistencias de la soldadura. el tamaño del resistor utilizo son 130 ohms. de resitors de tesis tengo yendo a arduino.

va a ser demasiado 4 cables a tierra. Estos vienen de las cuatro capas de su cubo de que cada capa de tierra se conecta con su propio cable. He pelado un cable y había añadido a cada fila que se suelda a la fila luego la soldadura a la Junta de la parte inferior. continuación, ejecute un cable de estos pines de tierra para el ardiuno.
