Led D escudo v1.0 (para monitoreo) (1 / 6 paso)

Paso 1: materiales

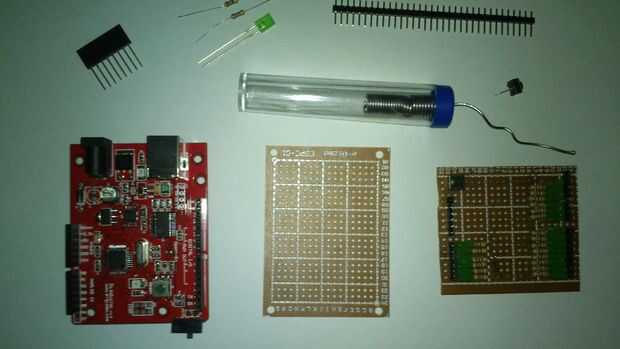

Materiales y herramientas:

Pistola de soldar,
Resistencias (270 ohmios),
LED cuadrado 5 mm verde
Soldadura de plomo,
Cabecera pins o pernos largos,
MCU de Arduino,
PCB,
Interruptor del tacto (2 pernos)

Análisis de costo:

(en Peso filipino)

LED P2.50 x 19 = P47.50

Resistencias (depende del LED que utiliza) P0.25 x 19 = P4.75

PCB (tamaño más pequeño) = P10.00

Interruptor del tacto = P2.50

1 x 40 pines de cabecera = P14.00

(Opcional: x2 6 largos pins & x2 8 largos pins) = P48.00

Total = P78.75 (relativamente barato ¿verdad?)

Nota: los pernos largos son opcionales ya que también se puede hacer un escudo con pernos de cabecera solo sin embargo, no puede montar otro escudo en el escudo si lo hicistes lo que hice lo
