Paso 1: edificio
Cada capa de 9 LEDS están conectados con todos los cátodos juntos. El cubo es multiplexado, lo que significa que sólo una capa está en cualquier momento. Ocurre tan rápidamente que el cubo de todo parece está iluminado. Control del RB5, RB6 y RB7 que la capa está siendo iluminada.

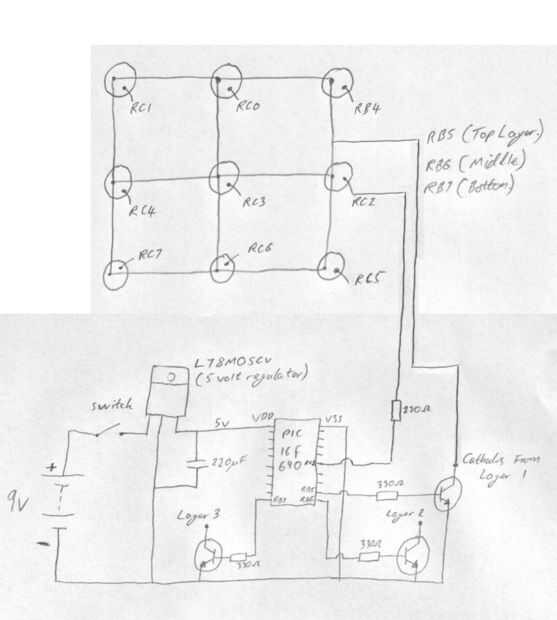

En la foto puedes ver las conexiones a la capa superior. Sólo he conectado la RC2 para mostrarle cómo debe hacerse la conexión, el resto de los LEDs están conectados del mismo modo.

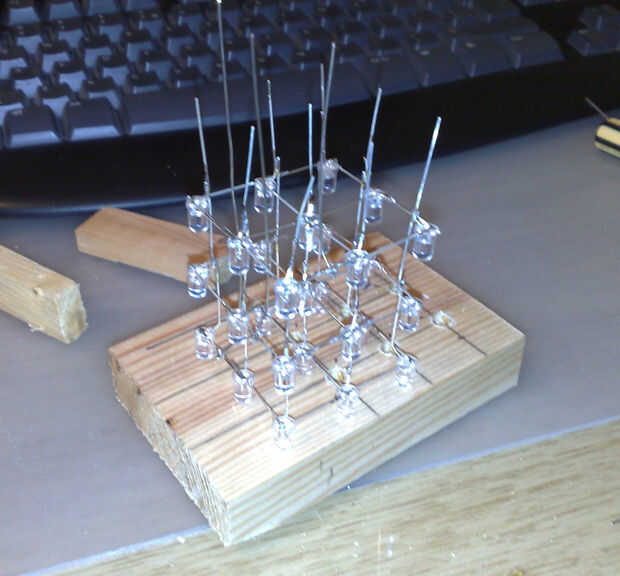

La forma más fácil para conectar los LEDs juntos es 9 taladros en una pieza de madera (Foto 2), luego colocar los LEDs en los agujeros, doblar las piernas y la soldadura de los cátodos. Después de que 3 de estos se crean, simple apilarlos y la soldadura de los ánodos. Deberás acabar con 9 ánodos y cátodos comunes 3 para conectar al circuito.
Todo lo que necesita para la construcción de este cubo es:
1 x 5v regulador
interruptor x 1
1 x PIC16F690
3 x NPN tansistors
3 x 330 ohm resistros
resistencias de 9 x 220 ohmios
condensador de 220uF x 1
27 x LEDs
Oh, y software de programación de PIC MPLab. (Otro software puede funcionar, pero mi archivo .asm puede tener que cambiarse un poco)
