Paso 2: El software

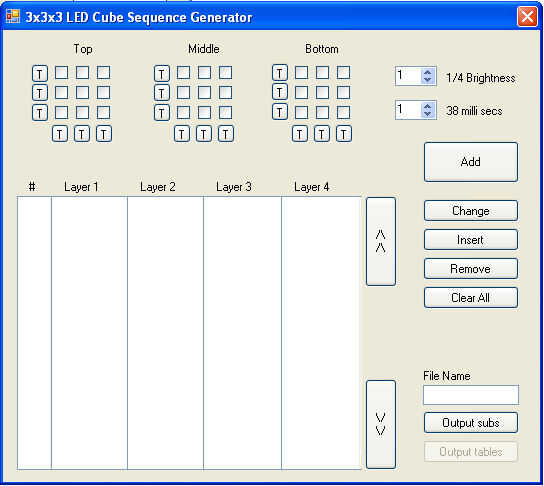

Ahora que tienes una idea de cómo construir el cubo, aquí es el software que puede utilizar para generar los patrones de cubo de LED.
Junto con el software es el archivo .asm, en este archivo, ya hay algunos patrones cargado en y es bastante recta hacia adelante para ver cómo insertar sus propios patrones.

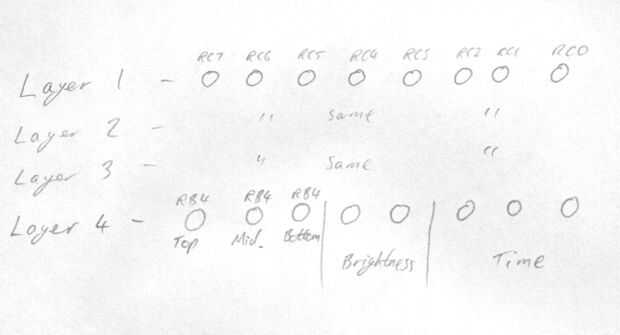

La segunda imagen muestra cómo el software guarda la información binaria para los patrones.
Capa 1, capa 2, capa 3 y capa 4 son 4 registros utilizados en el PIC. Obviamente las capas 1, 2 y 3 representan la parte superior, las capas media e inferior, pero son sólo 8 bits, así que otro registro se utiliza la capa 4, que contiene los datos de LEDs 9 para las 3 capas y el brillo y el tiempo los LEDs tienen que estar en.
Espero que esto es una explicación suficiente del proyecto. No es demasiado difícil de construir, solo toma un poco de tiempo para arreglar los LEDs.
También he añadido un archivo zip con la fuente de código VB como alguien lo pidió!
