LED de 8 x 10 Watt regulable la rampa (5 / 8 paso)

Paso 5: El cableado para la alimentación

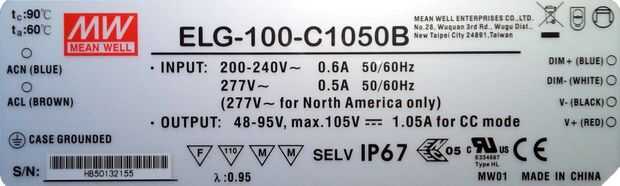

Siguiendo el Consejo experto de steveastrouk utilizo una fuente de alimentación bien significa ELG-100C-1050BLED, 1050mA, 48-95v 99.75w PI67, 3 de CC en la regulación 1. Ver arriba la foto de la etiqueta. CA en la izquierda, continua a la derecha en la rampa de LED y un cable para el atenuador (paso de la explicación)

Yo pude haber soldado la fuente de alimentación directamente a la rampa pero elegir mediante un conector. Pasos fáciles

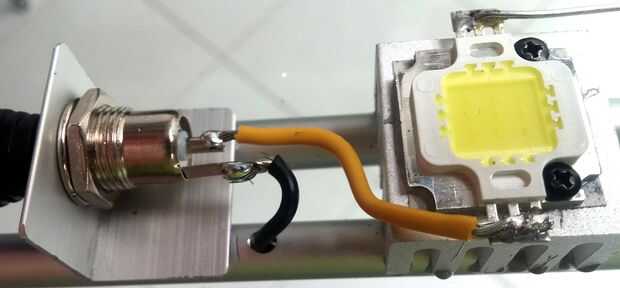

  1. Usando un pequeño L forma Perfil aluminio súper pegado en el tubo de aluminio, montado en un conector hembra
  2. Un pequeño trozo de alambre (aquí en naranja) conecta el pino macho del conector a la olla masculina del primer LED

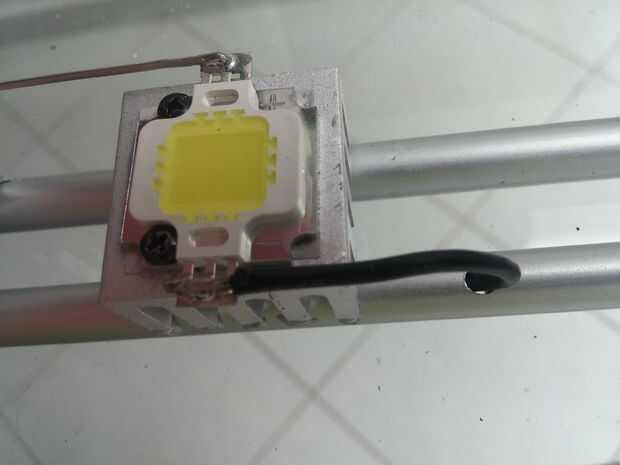

  3. Conectar un negro atado con alambre a la olla negativa del último LED. Pasé el cable negro dentro del tubo. Sólo perfore un agujero de 3mm a través del tubo de aluminio en cada extremo y pasar el cable. Un poco complicado pero se puede manejar ;)
  4. Requiere corte y son vendido

Después de 30 minutos
