Paso 1: Diseñar el sistema de
Bajo luces gabinete pueden hacer o romper una cocina. Puede Agregar súplica inmediata y real a un espacio, pero tienen que cumplir ciertos criterios. Tienen que ser luces de trabajo eficaz. Tienen que agregar el derecho de "ambiente". Tienen que coincidir con el actual sistema de iluminación, y finalmente tienen que trabajar bien y duran mucho tiempo (debido a la instalación de luces debajo de los gabinetes a menudo requiere algunas modificaciones - es un dolor para tener que volver a hacerlo o siempre arreglar las cosas!).
En el diseño de mi configuración pude cruzar apaga las luces de halógeno típico puck casi de inmediato. Son brillantes y hermosos, pero tienen muchas debilidades. Son demasiado grandes, demasiado caliente, y como resultado no duran mucho tiempo (grietas plásticas, cristal cae y focos se queman rápidamente). Probablemente la peor parte de ellos es la horrible cantidad de cable necesario para enganchar para arriba!
Para mí fue conducida la opción obvia.
Para fregar el internet para las ideas de proyecto se presentó muy pocos verdaderamente opciones de LED "DIY". Mayoría de los proyectos DIY estaban relacionados con instalación de un producto comercial. He comprobado con iluminación local tiendas y mejoras para el hogar tiendas y encontraron soluciones que eran lamentablemente inadecuados o ridículamente caro. He encontrado algunos sistemas modulares que estuvieron cerca de lo que estaba imaginando, pero rápidamente llegué a la conclusión de que podía construir y funcionar mejor, para más barato.
Tengo algunos conocimientos básicos de LED desde la construcción de una luz para mi acuario de arrecife. Curiosamente creo que la afición rizos ha dado un empuje monumental para LEDs de alta potencia en los últimos años. También he ensuciado con algunos LEDs de 5mm normal y tales mientras que experimentando con mi arduino y otros aparatos electrónicos. Sigo de ninguna manera un experto...
Con LEDs que necesita mantener algunas cosas en mente. Es decir, tipo del LED y colocación, energía, administración térmica y color.
Colocación y tipo de LED:
LED bajo iluminación del gabinete puede dividirse en 2 grupos, tira luces y luces individuales. Las luces de la tira normalmente proporcionan aún más luz a lo largo de la superficie (como un bulbo fluorescente), individual, o "puck" luces ofrecen una fuente de iluminación más dramática con intensidades variables que comienzan hacia fuera muy alto cuando eres justo bajo la luz de descolorarse hacia fuera al mover más lejos de la luz.
Fui a través de varios diseños para los dos y encontró que por lo general luces de tira utilizan pequeños SMD LED montados sobre un PCB largo y delgado o flexión cinta. Estas son las opciones agradables, discreto, sin embargo, encontré que no son casi tan intensas como solo luces. Si tuviera que hacer una ligera aplicación de tira con LED utilizaría 2 filas para obtener suficiente luz. Utilizando 2 filas incrementaron el costo aunque.
Terminé colocando en poder más elevado 3W LED, al igual que lo son comúnmente utilizados en iluminación de arrecife, específicamente el XT-E CREE LED. Son muy versátiles, pusieron hacia fuera mucha luz y hay varios conductores que son perfectos para la alimentación de este tipo de LED, especialmente si usted quiere conseguir lujo con atenuación (muchos apoyo 0-10v atenuación así como PWM que amortigua). La parte importante es conseguir el espacio justo para evitar sombras y que la configuración derecha termal. He experimentado un poco y decidió que la mejor luz fue cuando los LEDs fueron espaciados uniformemente bajo los armarios de 12" en el centro. LED más que eso y yo estaría probablemente perdiendo eficiencia (porque terminaría lo atenuación más del tiempo). Menos LEDs que yo puedo ser sacrificar algunas de la iluminación de la tarea práctica.
Energía:
Para poder yo fui con un conductor actual constante regulable. Los LEDs que utiliza tienen una tensión 3v a 700mA, para alambre en serie, usted básicamente sólo agrega la tensión de paso total (yo usé 11 LEDs tan 3 x 11 = 33v) y asegúrese de que el controlador que comprar admite que la tensión en lo actual que desee. 700mA es una buena cantidad de corriente porque tiene una buena eficacia, pero los LEDs no calientan. Los LEDs están clasificados a muy superior y mientras que consiguen más brillante la corriente más les das de comer, tienen mucho más calientes y la eficacia cae así. Decidí usar un confiable inventronics 40W driver.
Algo bueno acerca de este controlador (y algunos otros también) es que es escalable. Según la hoja de datos a 700mA salida 18v un mínimo y un máximo de 54v. Esto significa que si tienes LEDs de 3v puede utilizar un mínimo de 6 LEDs y un máximo de 17 LEDs o así (bueno una pequeña sala de meneo en la gama superior). Utilizando el espaciado que describí arriba luz en cualquier lugar de 6 a 17 pies lineales de mostrador! Si aún necesitas más LEDs que, no te preocupes. Sólo tiene que buscar un conductor actual constante que soporta el rango de voltaje que se necesita. Tomar el voltaje del LED a la corriente que desea y multiplíquelo por el número de LEDs que desea obtener los requerimientos de tensión. MEANWELL, Inventronics y Phillips Xitanium son pocos. Un driver de LED toma sus hogares alimentación 120v y convierte en corriente continua para los LEDs.
Gestión térmica:
Administración térmica va a ser importante en una matriz de LED de alta potencia, y mientras pensaba sobre el sólo uso de canal de aluminio o barra plana de The home depot que terminó con una solución mucho más elegante (y eficaz) que no le costó más. Pasé mucho tiempo buscando de disipadores de calor y mientras encontré un montón, sobre todo vinieron de China o eran demasiado altos para mi aplicacion (solo tengo 3/4" mis archivadores). Terminé de decidir utilizar un realmente ingenioso aspecto circular del disipador de calor que fue diseñado para ser utilizado con LEDs. Un disipador térmico típico de estilo de CPU no funciona en esta aplicación porque el disipador de calor tiene que ser con madera, por lo que este diseño es perfecto para obtener suficiente flujo de aire. Lo mejor de todo, usted puede conseguir este disipador térmico en varias alturas diferentes, y ninguna perforación es necesaria para montar el LED o el disipador de calor en la parte inferior del gabinete! Es el modelo Ohmite SA-LED-113E.
Color:
No nos olvidemos sobre el color! Este es probablemente el más importante... Trato con esos discos de mierda halógeno antes de que elegí una luz fluorescente por esta razón exacta. La temperatura de color se va a dictar el estado de ánimo de la iluminación así como cosas buenas o malas se ven debajo de ellos. Imagine está preparando algo de comida en el mostrador y el brócoli se ve marrón... No vas a querer comer eso. Ahora imagen mirando de brócoli que se ve verde limpio y brillante, como si sólo cosecha lo. Ese es el poder de seleccionar la luz del color adecuado.
Cálido blanco es el color más elegido, y el color que deseaba para mi cocina. El rango de kelvin para "blanco cálido" es entre 2700 k y 3500k. Blanco cálido tiene la más alta CRI (índice de representación de color) y OMI cosas se ven más fiel a la vida bajo esta iluminación del color. Decidí quedarme en el poco más extremo del espectro, ya que no tengo muchas ventanas. Elegí 3250k LED que encontré correlación bastante bien para los bulbos fluorescentes compactos "blanco suave" que utilizo en las luces del techo. En esa nota que necesita para tratar de emparejar el color de tu bajo luces de gabinete para el resto de las luces en su cocina o parecerá divertido. Así que cualquier necesidad de encontrar el color correcto LEDs o necesitará cambiar las otras luces en su cocina.
Estas son esencialmente los principios que utiliza para diseñar el sistema. Dependiendo de su espacio puede que deba ajustar algunas cosas, pero lo pongo juntos ha elaborado realmente muy bien en mi opinión y para mis propósitos.

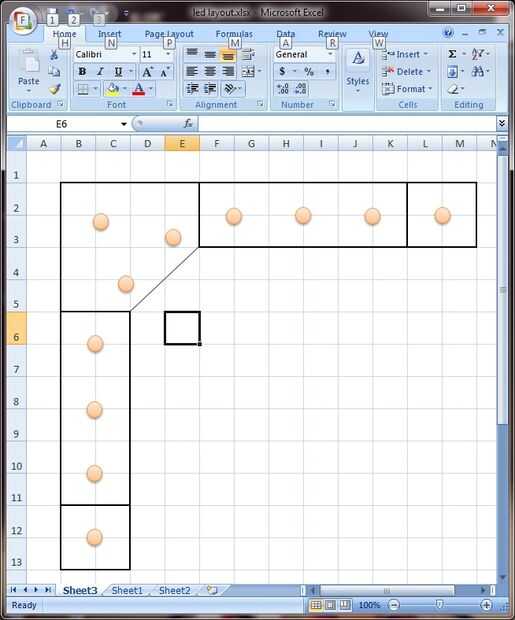

Lo siento era leer mucho, pero es importante pasar el tiempo para hacerlo bien y disfrutar de los resultados! No voy a subir todos mis bocetos, pero el esquema de excel es lo que finalmente terminó con (1 cuadrado es 6 pulgadas):
