Paso 2: Materiales de orden

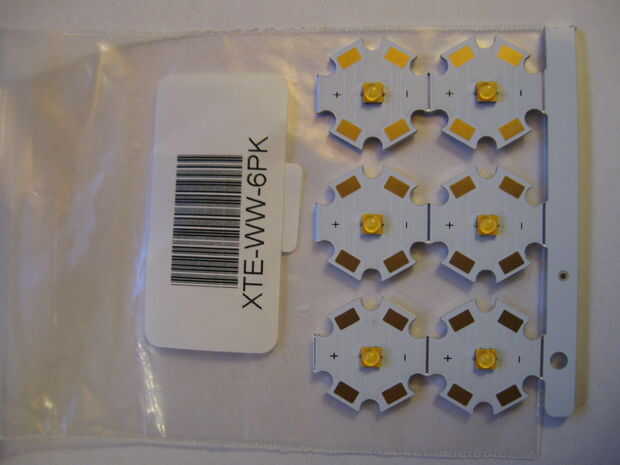

- XT-E CREE 3W alta potencia LED (temperatura de color de 3250 k) aquí está la hoja de datos

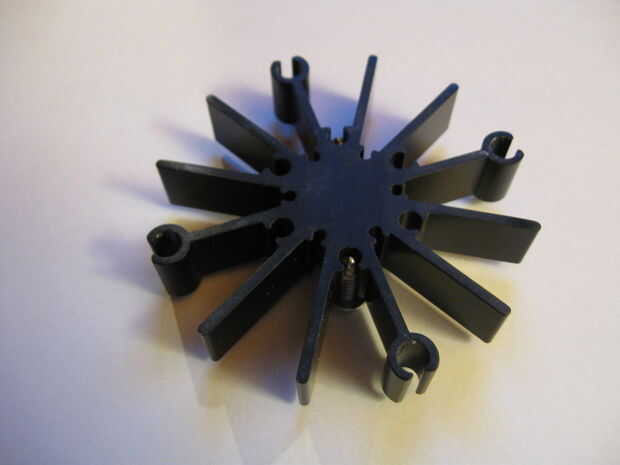

- 1/2" alto individual circular disipadores de calor (modelo SA-LED-113E)
- Inventronics del conductor LED de 40w (EUC-040S70DS - hoja de especificacionesdel modelo)
- 10 K ohm 1/2w potenciómetro (para la regulación)

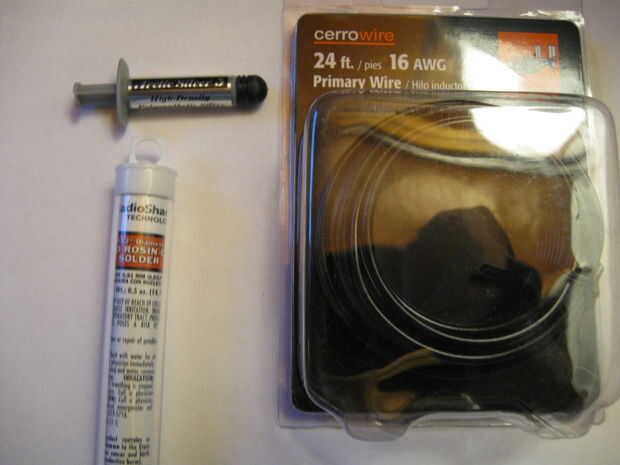

cable de cobre de calibre de 16-18 (trenzado es más fácil trabajar con - alambre más grueso para ya corre - no van más gruesas que el calibre 16 de trenzado aunque como el alambre podría aspirar suficiente calor para dificultar la soldadura)

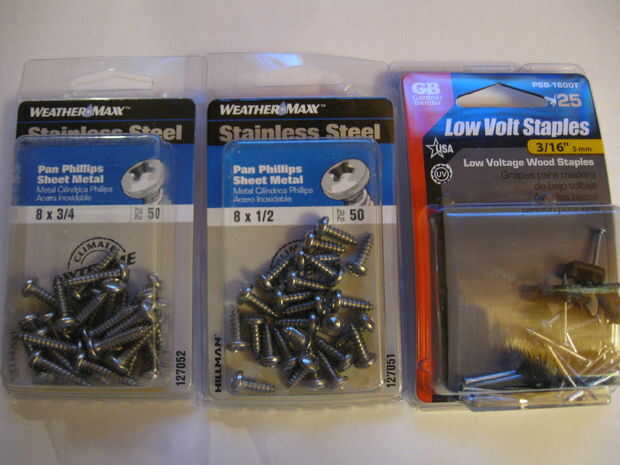

1 paquete de acero inoxidable tornillos #8 x 1/2 "(uso en los agujeros M10 en el disipador de calor para fijar el LED)
1 paquete de acero inoxidable tornillos #8 x 3/4 "(uso en los orificios de 1/4" para sujetar a la parte inferior de los gabinetes)
Grasa térmica
Alambre grapas (pequeños!)
Suministros de soldadura (fina resina núcleo de soldadura 60/40, esponja húmeda, etc....)
Algunos pequeños capuchones
Acetona para limpiar el disipador de calor & LED star antes de aplicar grasa térmica
Costo total de materiales para mí fue unos $120 porque ya tenía la grasa térmica ($$).
Lista de herramientas:
Desaislador alambres
Taladro eléctrico
Destornillador
Soldador (40W +)
Algunos pares de pinzas para sostener las cosas si se ponen calientes
Toallas de papel o un paño limpio
Ordené el LED y el conductor de www.ledgroupbuy.com. Compran sus LEDs en un formato de compra del grupo por lo que terminan siendo bastante barato y rápido en continental nos llegan demasiado. El conductor de inventronics no podía ser todo más sencillo. Cable de alimentación y coloque el potenciómetro. Se ejecutará a 15 o más LED en serie. Quería hacer los LEDs en serie porque es más seguro y porque sólo tengo 1 cable entre mis LEDs.
Para disipadores de calor he utilizado un producto por Ohmite que es específico e ideal para aplicaciones IMO debido a la variedad de opciones de montaje para diferentes tipos de LEDs. El diseño también parece ser pensamiento bien hacia fuera y lo más importante efectivo.
Todo lo demás puede bastante mucho conseguir en su choza de ferretería/radio local.
