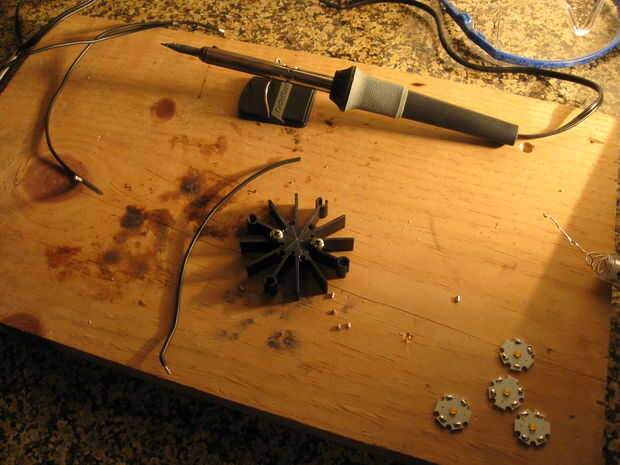

Paso 3: Organizar y preparar para la Asamblea

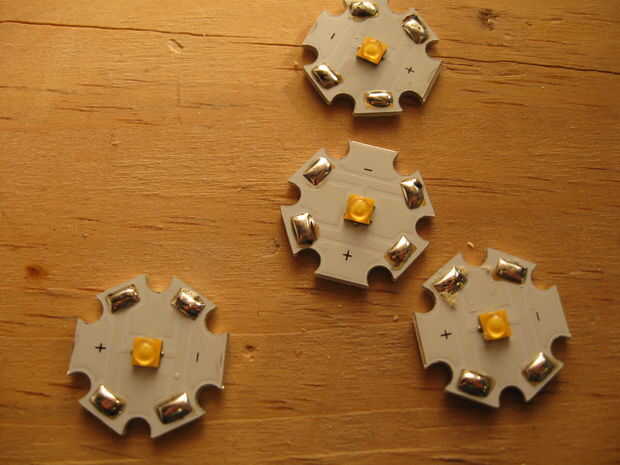

Las almohadillas de soldadura sobre las estrellas de LED de la lata. Sólo calentar los cojines y una pequeña burbuja de soldadura se aplican en ellos. Sólo tienes que hacer 1 (-) y 1 (+), pero ya que iba a ser montar potencialmente en diferentes configuraciones pensé que sólo debo preparar todos ellos.
A continuación, corte un largo aproximado del cable (un poco más de lo que realmente necesitará entre cada LED) y tira uno terminar aproximadamente 1/8". No desea realmente tira más de lo o bien se corre el riesgo de cortocircuitos en el LED si entra en contacto con un poco de soldadura o un filamento de alambre de la estrella de aluminio o el disipador de calor. Los extremos con soldadura de estaño. Si usted tira de más de 1/8" o derretir algunos de la vaina luego sólo puede cortar el alambre estañado hasta 1/8". Puede tomar algo de práctica para hacer esto rápidamente, pero no es difícil en absoluto.
Hacer un diagrama de cableado. Conectado los LEDs en serie, lo que significa el (+) cable que viene desde el controlador de LED se enciende (+) el primer LED. Luego un cable va desde el (-) en el primer LED (+) en el segundo LED. (-) En el segundo LED entonces va a la (+) en el tercer LED y así sucesivamente... Finalmente el (-) en el último LED vuelve a la punta (-) desde el controlador de LED.
Si desea los puede soldar las longitudes de alambre hechas a un lado de cada LED (no de la soldadura a ambos lados a menos que existan ningunos agujeros para ir a través). Tendrás que hacer alguna soldadura en límites bastante apretados si tiene el cable a través de los gabinetes. Perforé pequeños agujeros bajo los armarios de la derecha alante para que el hilo es invisible.

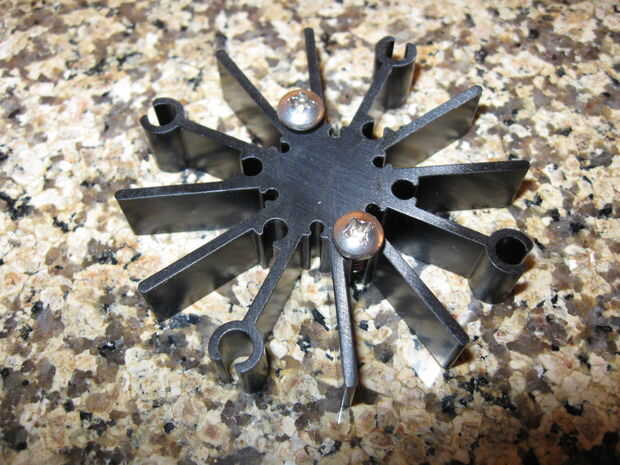

Además, me ayudó a la del hilo de rosca #8 x 1/2 "tornillos en el M10 ranuras en el disipador de calor porque tienes que usar un poco de presión para hacer esto y será mucho más difícil de hacer mientras tratando de alinear un LED. Apenas vuelva les un poco por lo que se podrá montar el LED en allí.
