Paso 2: Realizar el circuito
vemos que hay dos resistencias que van desde el pin Rx del módulo bluetooth uno tiene que ser la mitad de valor de la de la otra. Esto es porque el nivel de lógica de Rx es 3,3 v por lo tanto, que tenemos que bajar de 5V de arduino con el circuito divisor de tensión. Si no paso este voltaje entonces podría freírlos hasta el módulo de bluetooth como pin Rx no puede tolerar la 5V. De los simples cálculos podemos ver que voltaje de pasos a 3.3V como
V=5V*(2K/3K). Por lo tanto uno vemos que valor negro de resistencia debe ser la mitad de la naranja. instean de usar dos resistencias tienen un valor de doble conectado dos 1 k ohmios resistencias en serie conectada a tierra y otro 1kohms conectado directamente a la Tx. Por supuesto puede utilizar cualquier valor de resisitors en el que uno es la mitad del otro pero asegúrese de que se bajó el nivel de voltaje a 3.3V.

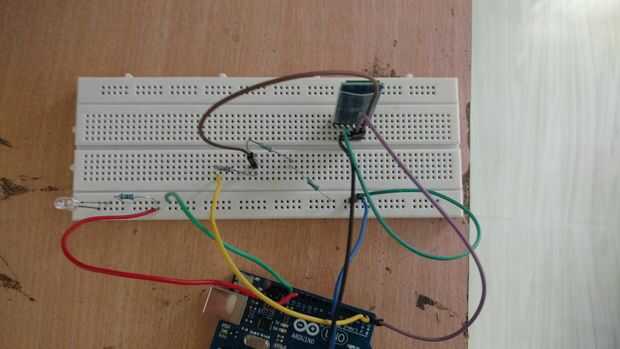

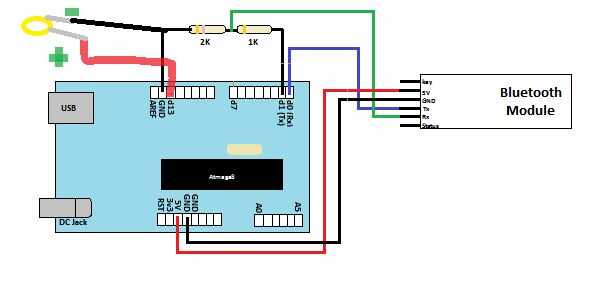

La conexión es bastante simple
1. el pin de Tx de HC05 directamente va al Rx (pin 0) de la ONU de arduino
2. el pin Rx va al circuito divisor de tensión en mi caso 2k ohmios y 1kohms
3. Conecte el otro extremo de 2 k ohmios a tierra (puede utilizar la tierra común)
4. Conecte el otro extremo de 1k a la Tx (pin 1) de arduino
5. conectar el GND (masa) del módulo bluetooth a GND (masa) de arduino. (se puede utilizar otra vez la tierra común)
6. ahora es la parte difícil si tu Hc-05 sale en breakout junta como la mía entonces puede conectarlo a 5V de arduino ya que cuenta con un regulador de voltaje incorporado. Si luego no conectarlo a 3.3V de arduino.
Conecté mi en 5v y 3.3v y trabajaron bien. Sin embargo si eres un usuario por primera vez del módulo de bluetooth y no está seguro acerca de su dispositivo bluetooth entonces sugiero que conecte a 3.3v al principio para estar en el lado seguro
7. Conecte la pata más larga (ánodo del led) al pin 13 y otra pata más corta (cátodo) para uno de los extremos de la resistencia de 1 k ohm y el otro extremo de la resistencia de 1 k a masa de arduino
GRAN AHORA HAN TERMINADO HASTA EL CIRCUITO VAMOS AL CÓDIGO!!!!
