Paso 2: Corriente constante

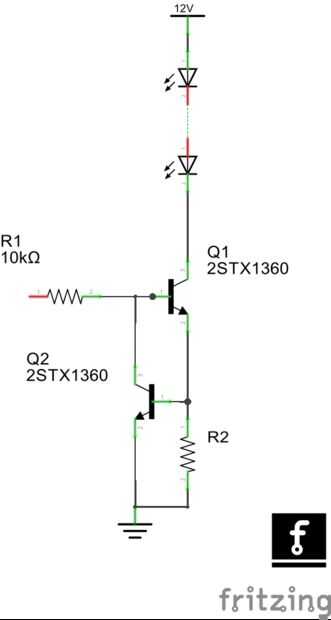

Este es el esquema corriente constante. Funciona muy simple: la corriente que fluye de la Vcc a través del transistor Q1 está limitada por el valor de R2. De tal manera, que si le ponemos un medidor de corriente en la línea de Vcc para el transistor (resistencia de entrada muy baja), no sople, pero demostraría la corriente que se calcula para R2.
Si se utiliza sólo 1 LED, la tensión sobre el LED sería 1.7V, con 2 LED, sería 3.4, y así sucesivamente. De modo que el número de LEDs se puede utilizar en este circuito, depende de la Vcc se utiliza.
¿Cómo funciona este circuito?
Dar una entrada en R1, digamos de un pin de Arduino. Q1 conduce, que significa que hay una corriente que circula del colector al emisor. Si la corriente excede un valor determinado a través de R2, base de Q2 se más positiva y lentamente comienza a "robar" de la base de Q1. Cuanto mayor sea la corriente que se extrae de la carga (en nuestro ejemplo los LEDs), más difícil Q2 empieza a robar la tensión (Vbe) de Q1. Q1 comienza a ser menos conductora, por lo que la corriente a través de nuestros LEDs es limitada.
¿Y sencillo: Cómo calcular R2, que configura nuestro circuito?
Muy simple... Ohm ley de decir que R = V/I. V es el voltaje de offset del transistor Q2 y transistores de silicio más (todavía hay transistores de germanio... Pero éstos se utilizan para la amplificación de señales muy débiles) Vbe = 0.7V
Tan valor de nuestras resistencias = 0.7v / actual queremos.
Si queremos 30mA, tenemos R2 a 22 ohmios. (22R).
Puede utilizar este circuito por todas partes, lo único que tienes que estar atento, es la tensión máxima actual y máxima para los transistores que utilice. Y.... Cuando quiere hacer este circuito para entregar 5A, es posible, con los transistores de la derecha. Pero también la potencia disipada de la resistencia.
