LED de corriente constante (Arduino) (3 / 4 paso)

Paso 3: Expandirse.

Colgar en un segundo...

Dado que nuestro circuito actual constante tiene una entrada de ON/OFF, también podríamos utilizar esa entrada para "cambio rápido". En otras palabras: podríamos utilizar para PWM, y en ese caso, podemos usarlo para dimming LED!

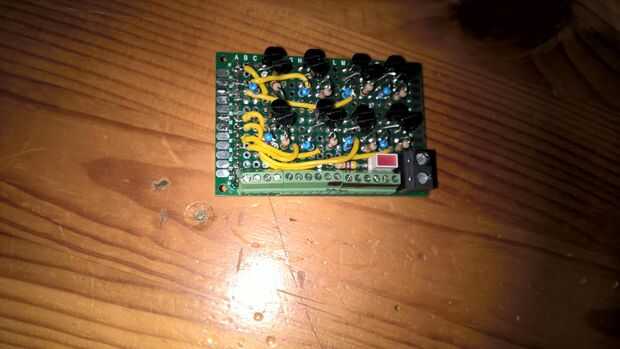

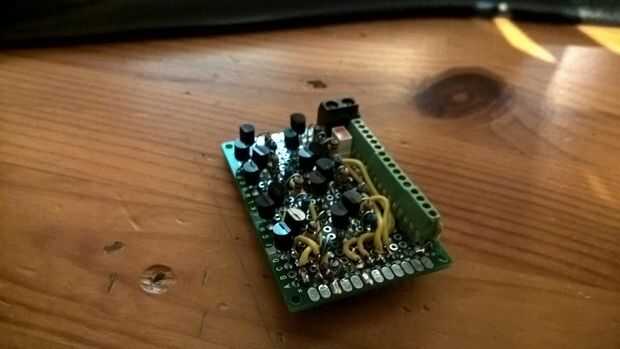

So... Hice un pequeño pcb.

Para esto uno utilizó nuestro circuito, utiliza 8 veces.

He utilizado pernos 3,4,5,6,8,9,10,11 como entradas, por lo que es compatible con el Arduino UNO y Arduino MEGA, ambas tarjetas que uso mucho.

Un conector extra de alimentación externa con su acompañamiento LED termina la Junta. Por supuesto la groundpin de la energía externa está conectada con el Arduino GND.
