Paso 4: Juntándolo todo.

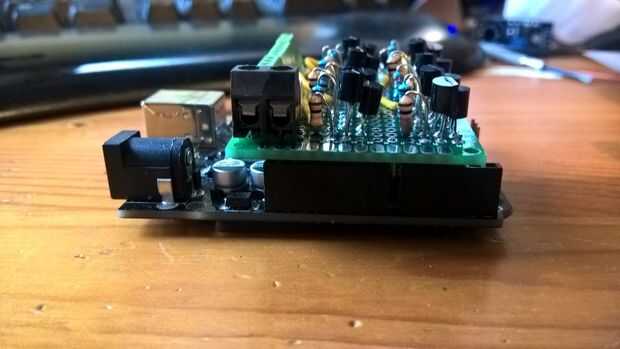

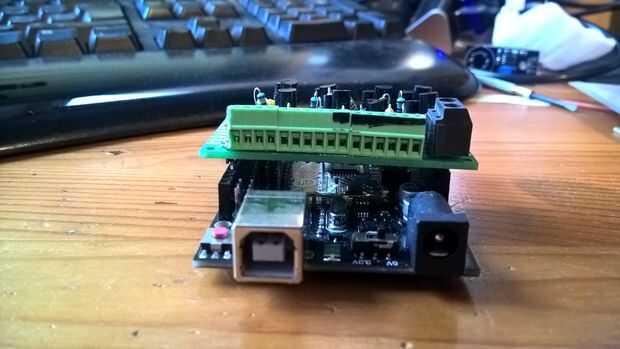

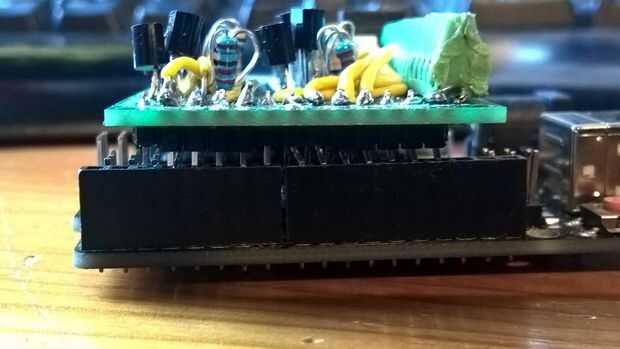

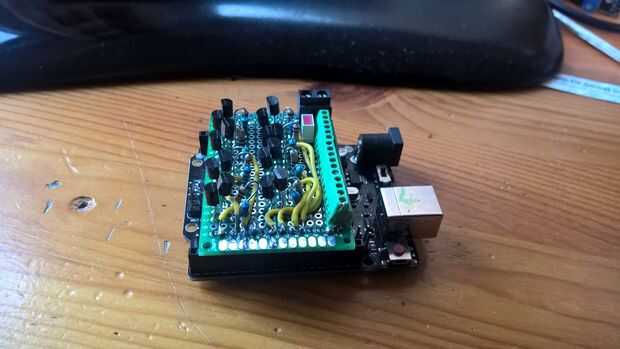

Y esto es cómo parece.
Cuando se utiliza una de las salidas, conectas el negativo (en este caso el LED) a una de las primeras 8 conexiones de tornillo (hago mi propia terminología inglesa, como probablemente ver) y el positivo a los del lado derecho, el positivo de la fuente de alimentación externa.
El transistor particular he utilizado aquí, es bastante común, rápido de la conmutación. Puede ser utilizado para un Vce (tensión colector-emisor), así el máximo externo de alimentación entrada de 60V y tiene una disipación máxima de 1W.
Esto significa que en el caso donde los usamos para una fuente de corriente constante de 30mA, podemos aplicar 1W/30ma = 33V máximo como nuestra fuente de alimentación externa.
Espero que os guste este instructable poco!
