Paso 5: Software y Color la secuencia de programación
El software NLED Aurora Control es fácil de usar, aplicación de software para usar con Controladores NLEDbasada en GUI. Su disposición para su descarga gratuita desde el sitio Web.

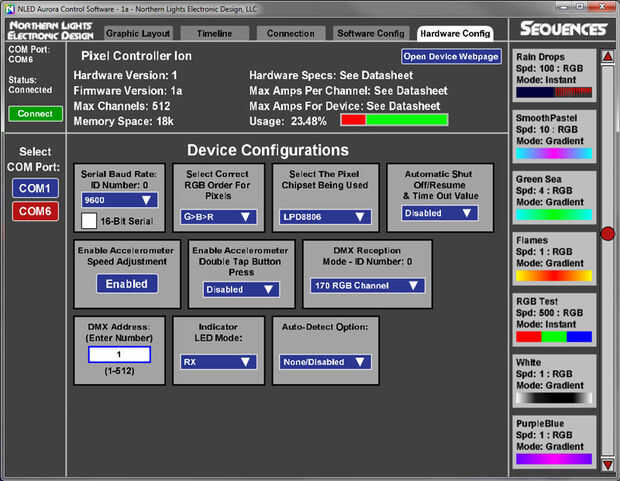

Configuración del controlador:
- Conecte el controlador de USB y luego abrir software
- Ir a la pestaña de Hardware
- Seleccione puerto COM asignado del controlador del lado izquierdo
- El dispositivo debe identificar e información se llenará en la parte superior de la pestaña de Hardware
- Ir a través de la disposición de configuración, como el Chipset del Pixel y el orden correcto de RGB (ejemplo WS2812B es GRB)
- Ir a la ficha conexión y haga clic en cargar configuraciones
- Encender el regulador, asegúrese de cerrar o desconectar primero el controlador desde el software, o se vuelva a conectar.
Instalación del software: Para este dispositivo, que los LEDs están dispuestos en 3 grupos, cada grupo tiene una diferente cantidad de LEDs (28 anillo exterior, anillo interior 10, 4 centro). El software permite al usuario utilizar una imagen de su proyecto y colocar los iconos LED en él, para indicar posiciones de LED, esto es muy útil para proyectos como éste cuando la necesidad de LEDs controlada en grupos
- Ir a la pestaña de Software
- Utilice el campo usuario canal cantidad slider o el texto y la cantidad de canales que son necesarios de entrada. Cada píxel RGB es 3 canales, por lo que si utiliza píxeles RGB estándar multiplique los píxeles que desea utilizar por 3 para obtener el número requerido. Ex. 32 píxeles = valor de 96
- En el section(bottom) de diseño gráfico seleccione en el desplegable de la imagen (o ver manual y utilizar cualquiera de las otras opciones)
- Haga clic en el botón Cargar archivo al lado de esa gota abajo y seleccionar la imagen que se utilizará. (o en este caso fue seleccionado por defecto, como ninguna imagen disponible o necesario, pero permitirá que los iconos de LED para colocar)

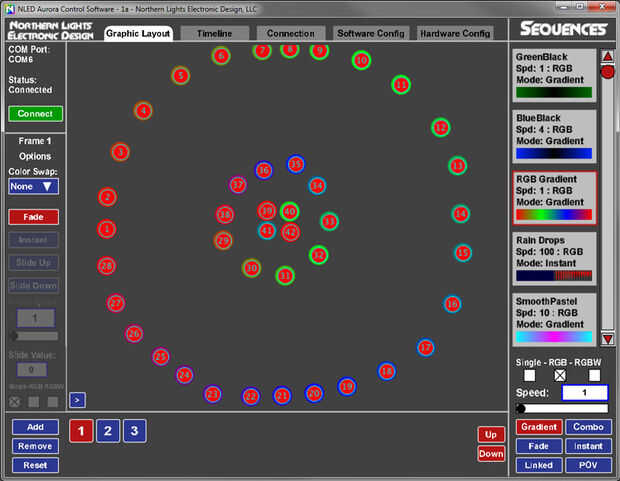

- Ir a la pestaña de diseño gráfico, estará en blanco. Cada clic del ratón colocará un icono de LED, en orden de 1 a canales max. Clic derecho en un icono de LED retirará, luego todo siguiente la pondrá otra vez.
- Colocar todos los iconos, si necesita aclarar y reiniciar, vaya a la pestaña de Software y haga clic en "Restablecer iconos de LED"

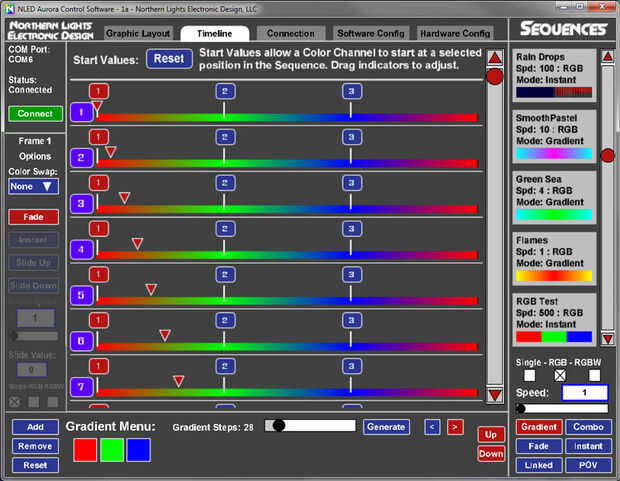

Secuencias de color: Los detalles completos se encuentran en el manual de Control de Aurora NLED y página web. Tutoriales y documentación más próximamente.
- Comenzó con el guardar archivo Pixel controlador de iones, encontrado en la carpeta /saves
- Altera la cantidad de canales de usuario y configurar como el anterior.
- Las secuencias de editado y creado algunos nuevos. Fue con varias combinaciones de color de espacio de negative(black) y se desvanece lenta encontradas que creó el mejor efecto para este proyecto. Secuencias de gradiente de color trabajadas bien con un valor de paso bajo. Hizo una larga secuencia enlazados, que permite múltiples secuencias de color diferente a encadenado/vincularse, así pueden jugar uno tras otro después de una cantidad seleccionada de iteraciones. Se trata de lo que el dispositivo quedo en normalmente. Prueba, subir y modificar las secuencias de color.
