Paso 1: Introducción al circuito
Este paso es la sección "Cómo funciona". Si quiere tener derecho a hacer el circuito, vaya al paso siguiente.
Si usted está todavía conmigo, voy a empezar con una breve introducción de algunos de los componentes que he utilizado en este circuito. (Una lista exacta de los materiales es en el paso siguiente).

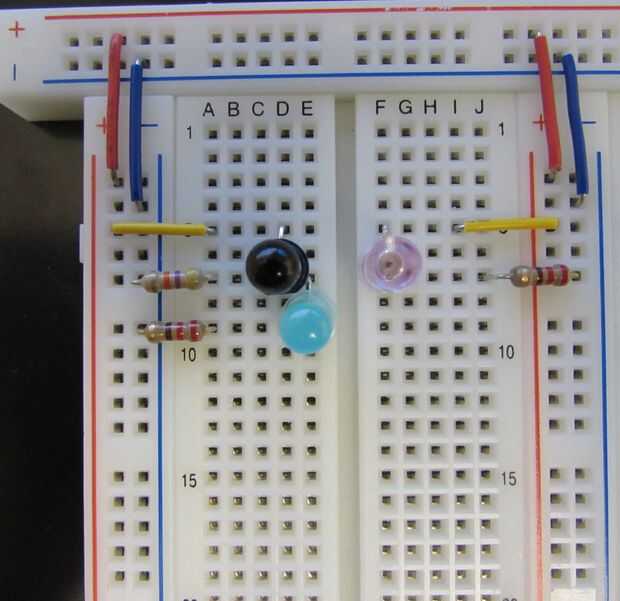

- El componente que parece un LED negro no es realmente un LED en todos. Es un transistor de la foto. ¿Cómo funciona un transistor de la foto? Cuando el transistor de la foto recibe una cierta longitud de onda de la luz, se "enciende" y permite corriente fluyendo a través de él. Cuando el transistor de la foto no está recibiendo esa longitud de onda de la luz, es "off". Dicho esto, el transistor de la foto es esencialmente actúa como un interruptor en el circuito. Nota: El transistor de la foto que he utilizado se hace para responder mejor a la luz con una longitud de onda de 880nm.
- El LED de color de rosa en la imagen de arriba es un LED infrarrojo (IR) que hace exactamente lo que suena como si lo haría. En lugar de emitir luz que nuestros ojos pueden ver, emite la luz en la gama infrarroja del espectro electromagnético. Está en serie con un resistor limitador de corriente de 220Ω para proteger de quema. Nota: El LED infrarrojo utiliza se hace emitir luz en una longitud de onda de 880nm. ¿Suena familiar? Voy a volver a esto de un poco.
- El LED azul es sólo eso, un azul conducido. También está conectado a un resistor limitador de corriente de 220Ω.
- Los otros componentes que usé eran resistencias y cables.

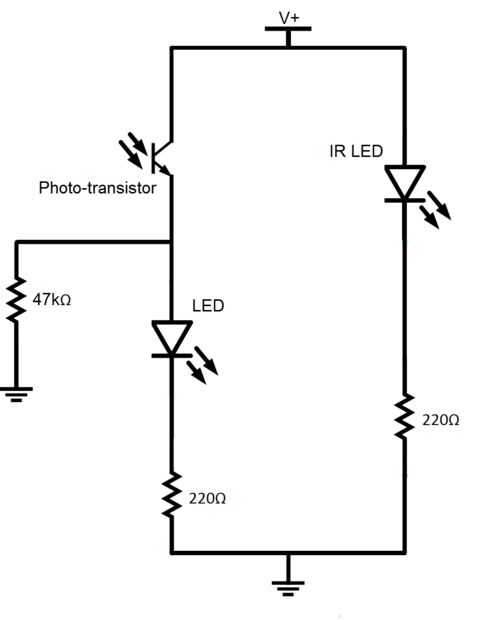

¿Cómo hace esto todo funciona? ¿Qué es sensor de proximidad? Recuerda que en la explicación anterior que el foto transistor actúa como un interruptor. Así que cuando el transistor de la foto está apagado, ninguna corriente está fluyendo a través de nuestro azul del LED y el LED está apagado así. Ahora veamos el otro lado de nuestro circuito. Es donde está conectado el LED infrarrojo, y está conectado, que está siempre en y emite ondas infrarrojos de 880nm. ¿Recuerda que mencioné también que el transistor de la foto es ajustar para que respondan mejor a longitudes de onda de 880nm? Funciona el sensor de proximidad! Cuando un objeto (como la mano) pasa este pequeño "cluster", el IR LED emite luz IR de 880nm. Esta luz es reflejada fuera de la mano y hacia el circuito. Cuando el transistor de la foto lo recoge, se activa permitiendo corriente fluya a través de la fuente para nuestro LED azul encendido de!
Nota: La luz que estamos tratando no tiene que ser específicamente 880nm a para que funcione. Lo importante es que el transistor de la foto responde mejor a la longitud de onda de la luz que emite el LED infrarrojo.
