Paso 2: Reunir los materiales
Este circuito consiste en "clusters" que están en paralelo. Puesto que los racimos están en paralelo, esto significa que usted puede Agregar tantas como desee sin los LEDs llegar a cualquier regulador! Podría tener 1000 racimos si querías y cada LED sería apenas tan brillante! (La batería no duraría mucho sin embargo). Para mi aplicación utilicé 24.

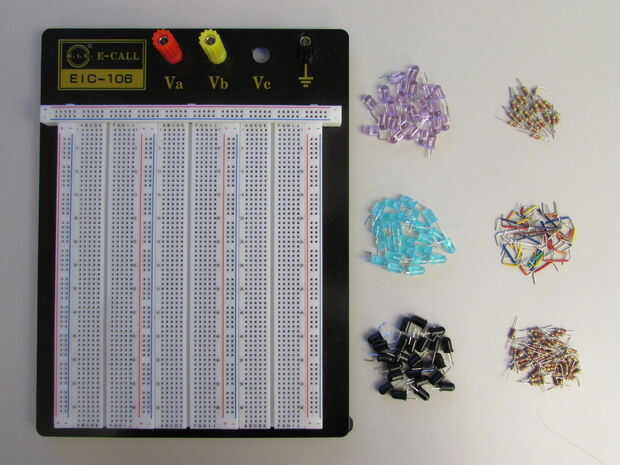

Para cada cluster tendrá:
- Transistor de la foto
- IR LED
- LED de cualquier color
- resistencias de 2 x 220Ω
- 47kΩ resistencia
- Unos cables pequeños
Nota: IR LEDs y transistores de la foto están disponibles en diferentes longitudes de onda. No tienes que usar 880nm como mencioné en el paso anterior. Para obtener los mejores resultados, utilizan transistores de la foto que se hacen para responder mejor a la longitud de onda que emiten sus LEDs de infrarrojos.
Para el resto del circuito será necesario:
- Un protoboard (estoy utilizando 3. Utilizar tantas como quieras!)
- Una fuente de alimentación y el conector (no fotografiado)
Para una fuente de energía estoy usando una batería de 9V, porque ya tenía uno en mi escritorio. Aquí tienes un montón de otras opciones aunque como una batería de linterna de 6V o 4 pilas AA.
