Paso 4: Construir el primer cluster!
Yo prefiero comenzar con la construcción de un cluster para mi diseño.

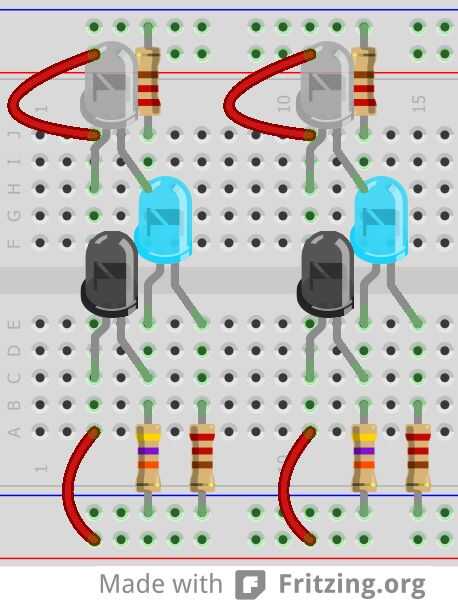

Nota: Recuerde que el transistor de la foto no es un LED. Sin embargo, puesto que parece un LED me refiero a sus pines como ánodo (+) y cátodo (-) sencillez. También incluyó una imagen anterior que muestra cómo determinar que el pin es el ánodo y cuál es el cátodo. También incluí el circuito esquemático, una imagen animada protoboard y una foto de mi circuito de referencia.
- Conectar el "ánodo" del transistor de la foto en el riel de alimentación positiva.
- Conecte la resistencia 47kΩ del cátodo del foto transistor a tierra. Esta resistencia actúa como lo que denomina un resistor de pull-down. Ayuda a dirigir la corriente a donde queremos ir.
- También conectar el cátodo del foto transistor al ánodo del LED azul.
- Conectar el cátodo del LED azul a tierra con una resistencia de 220Ω.
- En el otro lado del "Valle" de la placa, conectar el ánodo del LED de infrarrojos para el carril positivo.
- Conectar el cátodo del LED IR a tierra con una resistencia de 220Ω.
Si usted desea seguir adelante y conectar la fuente de poder y probarlo!
(Si no funciona, vea el paso final para procedimientos de solución de problemas).
