Paso 1: Materiales y organización
![]()

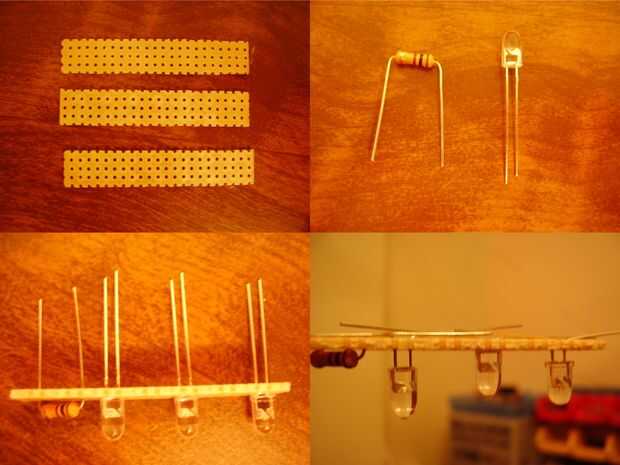

Su primera tarea es recoger sus materiales y la configuración del módulo que más le convenga. Para cada módulo, usted necesitará algunos perfboard (la materia realmente barata si es posible), una resistencia de 100 ohm, LEDs de 3, tres 4V azules, dos imanes de neodimio de 1/8 "x 1/8" y dos chinchetas ferromagnéticas. Suministros generales, vas a necesitar una fuente de alimentación de 12V, un cable barato, un soldador, alguna soldadura (plomo/estaño), una pistola de pegamento caliente y algunos palillos del pegamento para ir con ella. Una tercera mano pcb es útil pero no necesario. En cuanto a la organización en el perfboard, depende de usted, pero me largo y flaco para que mi módulos tendrá un perfil similar al alambre de sí mismo y será menos molesto.
Una vez usted haya decidido donde los LEDs IR, asegúrese de que estén en la orientación correcta. El cable más largo es positivo y va de la resistencia. La resistencia será el vínculo a la tierra para el módulo. Dejó un hueco entre el LED y el perfboard para que pudiera doblarlas y distribuir mejor la luz. Doblar los cables que van a conectar hacia los demás para que sepan legos paralelo y casi tocar. El resultado final de esto se muestra en el siguiente paso.
