LED Driver (5 LEDs)

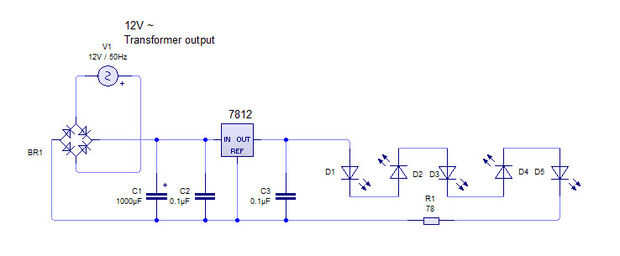

Se trata de una simple LED driver/alimentación para 5 LEDs. Partes:
Utiliza el regulador de voltaje positivo del LM7812,
2 x 0.1uF condensadores
1000uF/16V condensador
RBV - rectificador de 406
5 LEDs (utilicé verde transparente)
Un transformador de 12 v ~ 500 mA
Típico el voltaje hacia adelante use 78-100 ohmios resistencia de resistor de 15-30 ohmios de uso Max adelante voltaje

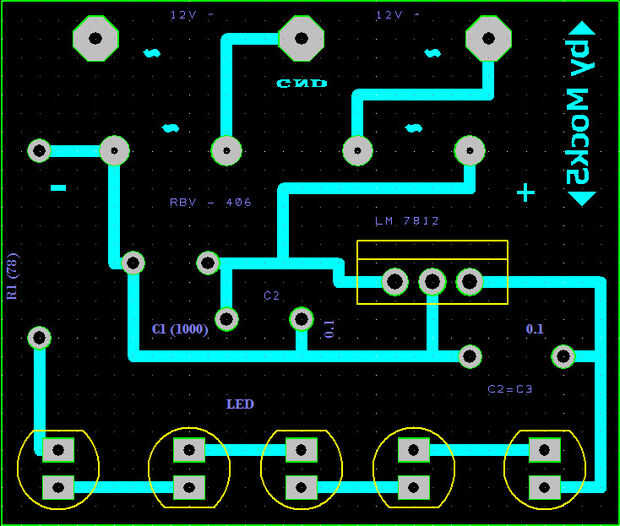

Chispa de diseño PCB: http://designspark.com/page/designspark-pcb-home-page
Misc:
PCB
Impresora láser
Papel brillante
Soldadura de hierro
Herramientas
.etc
Etiquetas: LED, Pcb, Luz, Circuito, Simple
