LED Driver (5 LEDs) (1 / 2 paso)

Paso 1: Construir

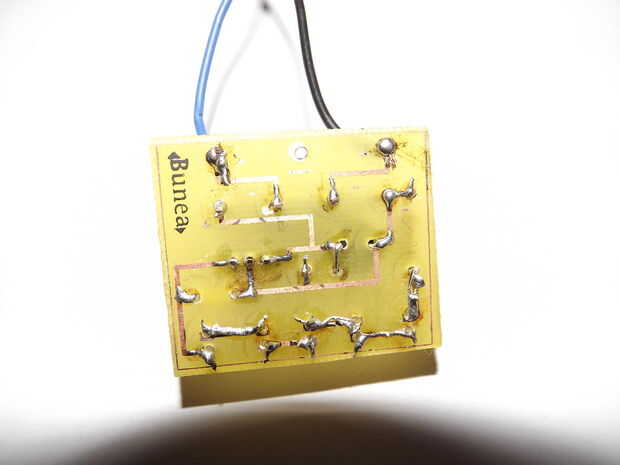

1) imprimir el esquema en papel brillante y utilizar el método de transferencia de tóner. (Imprimir sólo contorno de placa y parte de cobre)
2) etch
3) Quite el toner

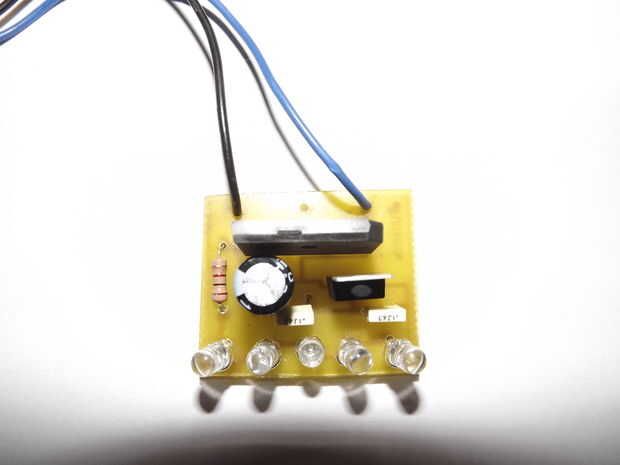

4) adquirir los componentes y soldarlos como se muestra en el esquema
5) soldadura de cable de alimentación a bobinas de cable principal y conecte el transformador
6) medida para cortos y aislar los cables primarios, Compruebe la polaridad del condensador electrolítico y LEDs y comprobar el rectificador y 7812
