Paso 1: Cómo funciona

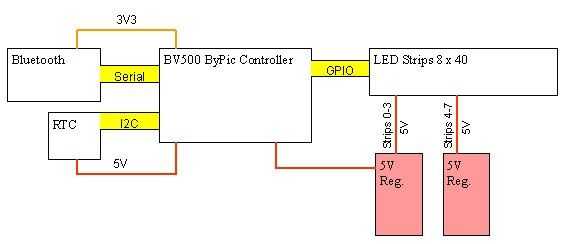

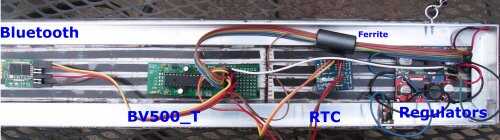

Este es el real detrás de la pantalla los componentes de la siembra.
Fuente de alimentación
El poder se deriva de dos reguladores de 2A, un regulador alimenta tiras de 0 a 3 y otro alimenta tiras de 4 a 7, sin embargo esto no es suficiente si los LED están completamente. En el brillo completo cada LED consume sobre 35mA por lo que en teoría cada tira necesitaría 1.4A cada. Se trata de una pantalla, no una luz, sin embargo y así esa situación puede ser evitada, así que incluso si no se trataba de un prototipo proporcionaría una fuente de alimentación que podría ofrecer por lo menos 10A.
En la práctica si los reguladores están provistos de 6V puede realmente iluminar la pantalla completa por periodos cortos (unos pocos segundos).
La rutina de display demo nunca tiene todas las pantallas en todo a la vez.
Controlador
El controlador es un PIC32 con ByPic sistema operativo instalado. Esto hace fácil programar el controlador remoto (porque todo lo necesita es texto) y realizar hipótesis de qué pasaría si el enlace Bluetooth.
El controlador proporciona también los 3.3V necesarios para el transceptor Bluetooth ya que tiene un a bordo regulador.

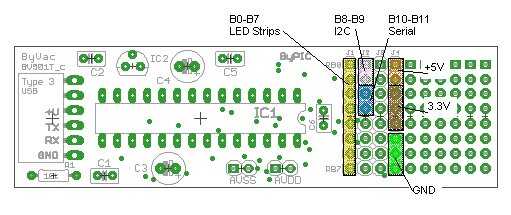

BV500_T el controlador con PCB
La tarjeta controladora utiliza líneas B0 B8 para controlar las tiras LED. Se deriva la señal de reloj y datos de sincronización software cuidado. El controlador de LED WS2811 requiere sólo una línea para cada tira de LED y tan sólo 8 líneas son necesarias para todas las 8 tiras de control.
Se obtiene una interfaz I2C de B8-B9, cuando I2C utiliza estas líneas se dedican a la interfaz I2C por hardware PIC32. Esta interfaz se utiliza para comunicarse con el reloj de tiempo real RTC reloj PCB ha construido en Levante los resistores para que estos no son necesarios por separado.
Poder a la Junta es a través de los + 5V pin deriva de uno de los reguladores y los 3,3 v salida se utiliza para el transceptor de Bluetooth. El Bluetooth se conecta al TX y RX se muestra en el diagrama como B10 y B11. Este en realidad es UART2 y es la principal comunicación para el software de ByPic. Todo el desarrollo y la programación puede hacerse a través de Bluetooth, si es necesario. Si no hay un conector separado en el lado izquierdo de la Junta para este propósito. Es lamentable que el Bluetooth no pone una señal de DTR que puede utilizarse para reiniciar el procesador de vez en cuando.
Bluetooth

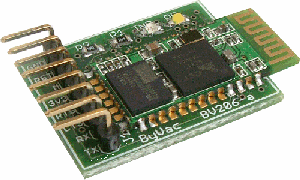

Este es un producto de ByVac BV206. Podría utilizarse un producto más barato pero con las versiones más baratas no siempre resulta posible para acceder a los comandos AT. Con acceso a los comandos AT se puede cambiar la velocidad del módulo Bluetooth para emparejar la velocidad nativa de la BV500 que es 115200. La alternativa es utilizar la constante SYS_COMBAUD para que coincida con el BV500 con el Bluetooth. A menudo se fijan a 9600 que es un poco lento para el desarrollo.
Con el módulo de Bluetooth permite la visualización a programar después de que ha sido construido e in situ. Puede ser alto en una pared y usted todavía podrá acceder a él.
Una mejora sería algún tipo de reset hardware en caso de que algo salió mal. Hay un vigilante en la BV500 que pudiera ser implementado pero sería bueno si digamos un poco independiente de hardware había detectado un caracter especial o secuencia de caracteres desde el Bluetooth y ejercido reset. Esto no sería difícil de aplicar.
RTC (reloj en tiempo Real)
Esto no es necesario para el funcionamiento del dispositivo pero las costuras que un buen uso para la visualización de alguna parte debe utilizar para mostrar la fecha y hora. El dispositivo utilizado es el BV4239 que se basa en el DS1307
Esto también tiene una EEPROM que no se utiliza. Este dispositivo tiene una batería integrada y requiere 5V y una interfaz I2C.
Tiras de LED

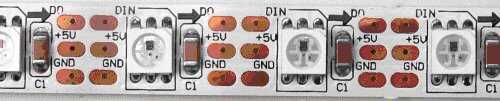

Los LEDs vienen en una tira de PWB flexible como se muestra y 8 tiras de 40 LEDs han sido utilizadas para crear la pantalla rectangular. Normalmente se compran en longitudes de 4 o 5 metros pero se advierte que se fabrican en tiras más pequeñas. ¿Por qué es importante? Las longitudes de 4 o 5 m consisten de varias tiras Unidas, lamentablemente cierta distancia se pierde cuando se unen las tiras y también donde se produce la Unión los LEDs más cerca juntos. Esto es importante al crear una pantalla como la LED no se alineará. Necesitan sin unir y volver a unir con un alambre para asegurar que se mantengan las distancias entre los LEDs.
Para este indicador las tiras fueron pegadas abajo en una pieza de 3mm acrílico 85 mm x 670 mm utilizando 6mm doble cara cinta. Las conexiones se realizan al lado izquierdo de la pantalla con las flechas de tira de LED apuntando a la derecha. Usando cinta de doble cara funciona muy bien pero más bien es necesario montar el acrílico a un marco que en este momento es un poco de brezo Robinson.
