En este tutorial explicaré detalladamente los pasos a seguir para situado un foco LED en un protoboard. Para esto necesitaremos:
- Protoboard
- Resistencias de Cuba de carbono
- Foco LED
- Cable para protoboard (de preferencia)

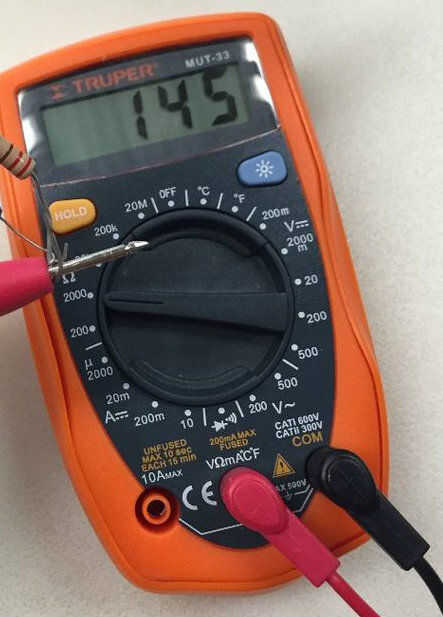

- Multímetro
- Condensador (a partir de 2000μF, entre 5 y 24V)
- Cargador (en el se pueda cargar el condensador)

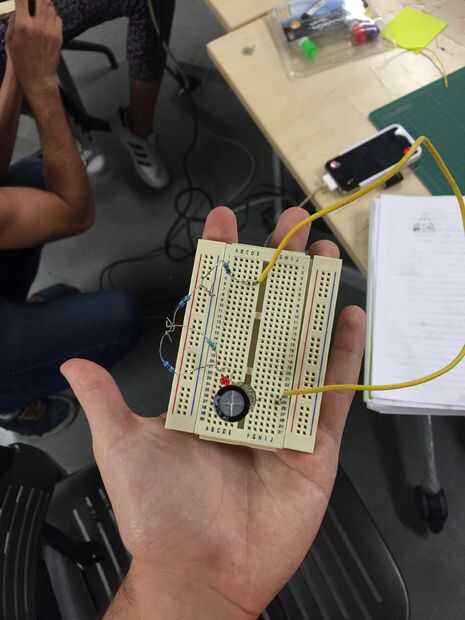

En esta ocasión se utilizará un condensador para situado el LED de manera se pueda observar como éste atenúa la luz del LED hasta apagarse al momento en se agota la energía acumulada. Esto es debido a una de las características eléctricas del condensador: almacena energía y sirve para atenuar la señal eléctrica.
Las características físicas de un condensador es se miden en Faradays, micro de at de Patato se expresa Faradays (MF) por ser cantidades muy pequeñas, y su capacidad se mide en voltios (V).
La fórmula para calcular el tiempo de carga y de descarga de un condensador es la siguiente:
T = 5 × R × C
