Paso 3: Diseñar el cuadro de
Utilicé Makercase para diseñar una caja para este proyecto. Elegí un dedo conjunto ya que es muy estético y una articulación muy fuerte.
Usar milímetros de la caja más precisa. Mi diseño 700 x 100 mm x 50 mm Dimensiones. También utilicé una pinza digital para encontrar la anchura absoluta de la madera. Utilice la opción "personalizado material grueso" con Makercase y escriba este valor. Las articulaciones del dedo quedará al ras con los lados de la caja.

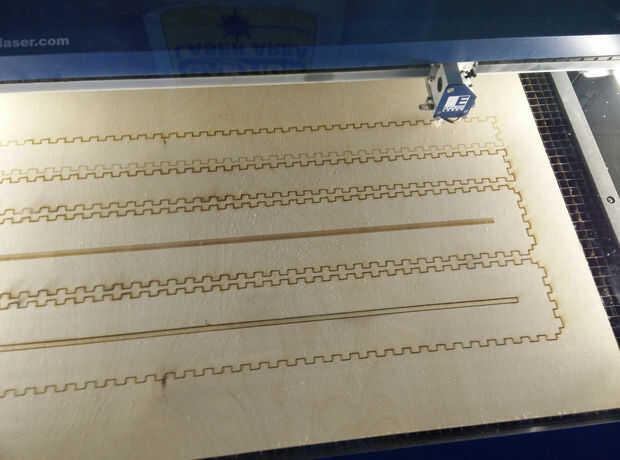

Abrí el Makercase. Archivo SVG en Inkscape para reorganizar las piezas para aprovechar al máximo mi material de madera. He añadido una ranura de 6mm en la parte superior de la mitad de la caja que se utilizará para el acrílico en la caja de acabado. Se ha añadido un agujero de 5mm a una de las piezas laterales para el cable de alimentación.
Característica importante: He añadido una casilla rellena que será colocada en la pieza inferior dentro de la cara. Este cuadro está en línea con el agujero que se cortó en la pieza superior. Se trata de una guía de dónde colocar la tira de LED. Los LEDs serán perfectamente en línea y en medio de la hoja de acrílico.
