LED Etch-a-Sketch (instructivo completo) (3 / 10 paso)

Paso 3: Diseñar la lógica

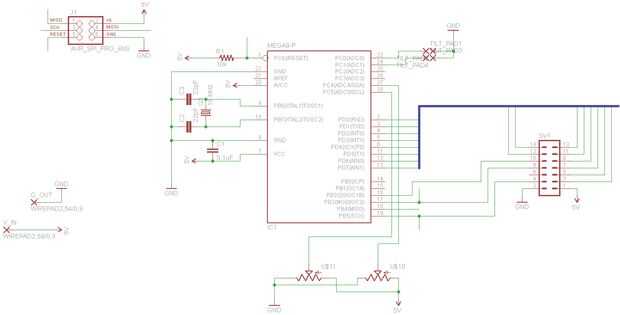

La parte lógica, como lo llaman, contiene el ATmega328p y todos los componentes necesarios para su funcionamiento. El diseño es nada de lo que debe ser desconocido a los que han utilizado un controlador ATmega antes. Acerca de lo más exótico es que el uso de un oscilador externo con requiere los fusibles en el microcontrolador para ajustarse. Con el fin de averiguar la configuración correcta del fusible usa esta práctica calculadora: http://www.engbedded.com/fusecalc/ por Engbedded. De lo contrario, tiene una resistencia de Ohm 10 de k en el pin de reset y un capacitor de desacople entre la tensión de alimentación y tierra.

Vamos a hablar sobre las conexiones de perno y tareas para controlar el circuito controlador posteriormente.
