LED Etch-a-Sketch (instructivo completo) (7 / 10 paso)

Paso 7: Diseñar las placas de circuito impreso

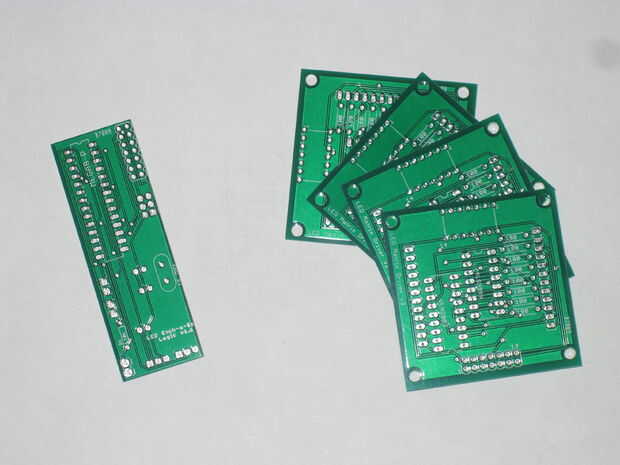

Originalmente quería poner todo en una sola tarjeta, sin embargo, después de hacer un esquema en Eagle me di cuenta de que la Junta excedería las dimensiones máximas permitidas en la versión gratuita así que decidí romper en piezas más pequeñas. La placa lógica, como llaman, tiene todo lo que tiene que ver con el funcionamiento del ATmega328p. No es nada demasiado especial.

Los tableros para los conductores, sin embargo, terminaron siendo bastante útil. Ya que cada tabla contiene todo lo necesario para conducir una sola matriz de LED pueden utilizarse más allá de sólo este proyecto. Acabé consiguiendo extras tableros hechos y podía usarlos para crear cualquier tipo de pantalla.

Los archivos del Eagle están disponibles para descargar para que los pueda ejecutar a través de cualquier script de CAM que su casa junta quiere usar. Tenía las tablas para este proyecto con BatchPCB. Son un servicio de Sparkfun y y estaba muy contento con los resultados, aunque el plazo de ejecución era substancial. Recientemente utilizado servicio de PCB de IteadStudio y estaba muy contento con él. Barato y relativamente rápido para PCB de alta calidad. Estas son solo dos sugerencias si eres nuevo en la fabricación de PCBs. Si no se puede usar su casa tablero favorito.
