Paso 4: Una mejor manera de
http://Home.Cogeco.CA/~rpaisley4/LM555.html
En la sección "Circuitos de retardo de Control de poder" encontré lo que buscaba.
http://Home.Cogeco.CA/~rpaisley4/LM555.html#29
Un circuito bastante simple. Retraso de tiempo variable se logra mediante el uso de una olla en lugar de R1.
Si te sientes elegante podría reemplazarlo con un manojo o resistencias y un interruptor giratorio.

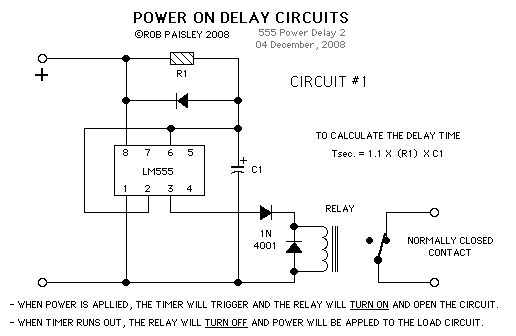

El diagrama de abajo le falta la conexión del pin de reset. Debe conectarse la tensión de alimentación.

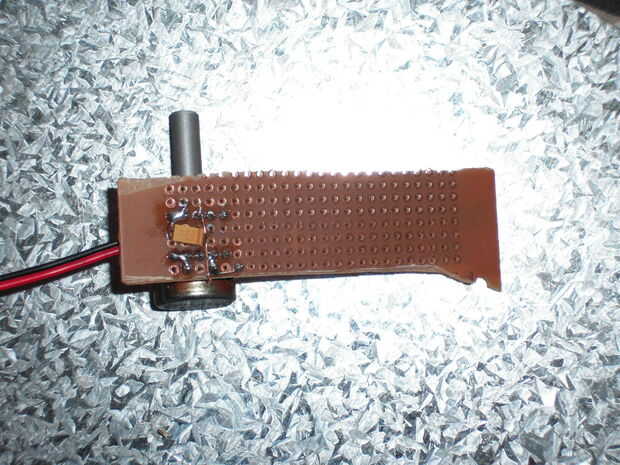

Encontré que el diodo puede ser perdido. Usé una causa de condensador de 10uf tantalio smd que tuve que poner unos alrededor. El potenciómetro es 1Mohm.
