Paso 5: Look ma, no relé
Algunos de nosotros no les gusta tienen componentes mecánicos en nuestros diseños, porque hay razones que han quedado obsoletas.

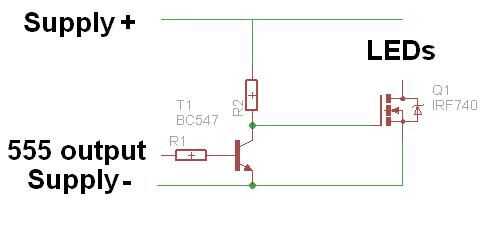

A continuación es un esquema que reemplazaría el relé con un FET.
No tengo ningún FETs de canal P, así que hice un circuito para un FET de canal N la misma forma que se comportaría un canal P.
Los valores de resistencia tienen que ser ajustado para el voltaje de la cargado, pero yo soy cepillado sobre el uso de 16V (límite de seguridad para el 555)
También no desea demasiado poca resistencia o el tapón de drene más rápido, y no desea demasiado porque eso hará que el FET en la región de semiconductor. Te recomiendo algo en la gama de 300-1000 para R2 y 2-10k para la R1.

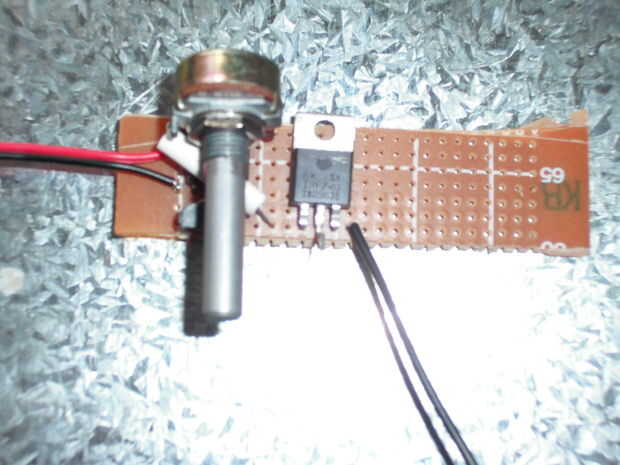

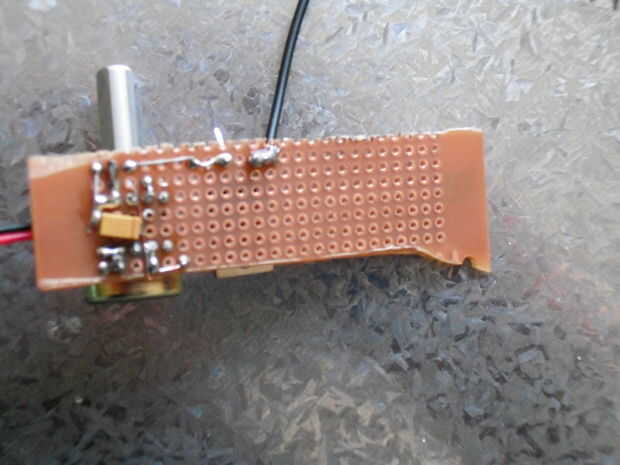

En las fotos ves que la fet conectado al temporizador. Aviso que el fet no necesita un disipador de calor, ya que a no ser constantemente a cabo. Los cables saliendo hacia la derecha son la fuente para el temporizador y el negro de la izquierda es el perno de la fuente de la fet, este se conectará a la terminal negativa en el condensador.
