Paso 3: LEDs y cables

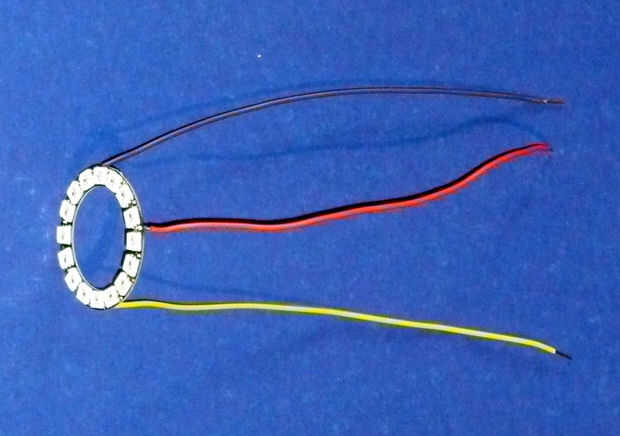

El anillo de Neopixel tiene tres cables para soldar: + 5, Gnd y datos en - estamos utilizando el regulador de 5v de Arduino para manejar los LEDs. Usted no necesitará los datos de la clavija de salida para este proyecto. Necesita tres trozos de cable de núcleo sólido calibre 20, 7" cada uno. Pele el aislamiento de un extremo para el anillo en aproximadamente 3/8" y el fin para el Arduino en aproximadamente 1/4". 20 medidor de núcleo sólido alambre encaja muy bien las tomas de cabecera.
Nota: la soldadura de la parte inferior de la Junta - no el lado LED! Los agujeros son a través de plateado, por lo que el estaño fluirá hacia arriba. Tratando de soldar en el lado del LED puede dañar la soldadura a los LEDs. Esto es un poco inusual, soldadura de la parte trasera con el cable pegado por ahí también, pero si le pone el cable en el agujero lo suficiente como para pasar, debe ser un cable pelado que puede soldar a. T él extra cables expuestos en la parte trasera no es un problema ya que no hay otros cables cerca de cada orificio. Resulta fácil establecer el anillo LED lateral, luego doblar el alambre por lo que cabe en el agujero y se reclinó sobre la mesa, lo que le permite permanecer en el lugar mientras se suelda.

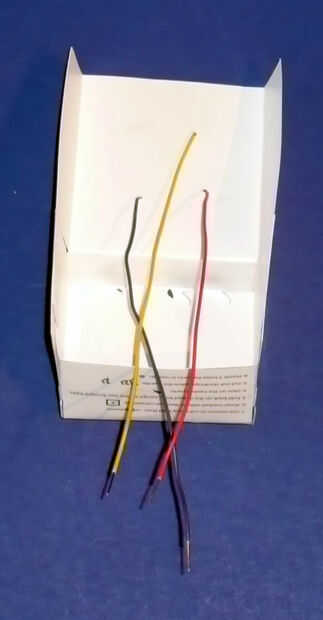

Pase los cables a través de los agujeros de la corona (utilice un alfiler para empezar los agujeros), para mantener la corona en su lugar, ya sea curva los cables detrás de la corona, o usar un poco de pegamento o cinta como necesario.

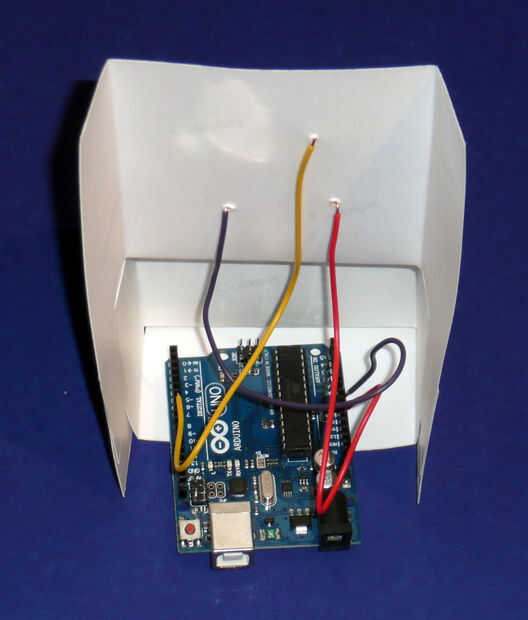

Conecte cables Gnd y el + 5 desde la ventanilla a los correspondientes pines del Arduino. Conecte los datos de LED en pin al pin digital 6 en el Arduino. Puede utilizar un diverso perno de la entrada-salida - sólo tendría que modificar el código para usar el pin correcto.
Cada controlador LED + WS2812 puede dibujar unos 60 mA cuando los tres colores se encuentran en completo (blanco), así que si todos los 16 LEDS son en total, el anillo utiliza 960mA. El regulador de Arduino Uno es apto para 1 amp, pero probablemente térmicamente cerrará con eso mucho corriente absorbida, especialmente para los voltajes más altos se suministra a la Junta (ya que el exceso de energía es disipado como calor). También, cuando alimentados por USB, la corriente utilizable será más como 400 mA. La buena noticia es que los LED casi nunca todos serán en todo al mismo tiempo, y puesto que son tan intensas, usted querrá dim abajo mucho más completamente en.
Si necesita más potencia, puede utilizar una fuente de alimentación externa de 5 amp y usar para alimentar los LEDs y el Arduino.
