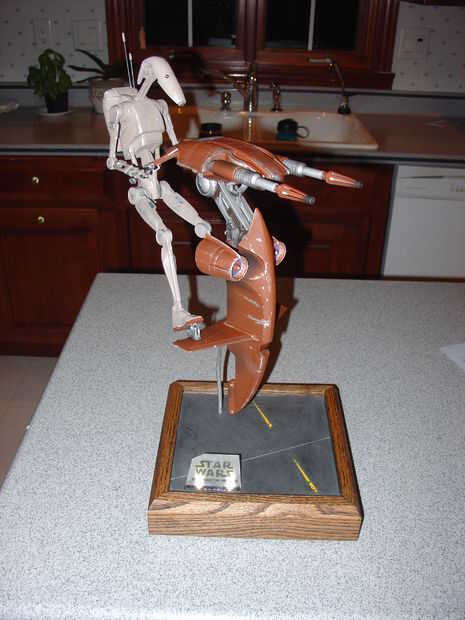

Algunas características son: motores, pista de aterrizaje y signo iluminado LED. Yo también pesadamente había dañado el STAP y el droide. Lo siento George Lucas, droides de batalla en el episodio III buscar nuevo, y llegué a creer que están un poco dañados al volver de la batalla. Decidí construir mi propio desde todos los demás tienda B1s comprado parece demasiado falso o "toy-ish" a mí.
Herramientas necesarias:
Asamblea - pegamento modelo un buen archivo fino, papel de lija, x-acto cuchillo, ropa de pasadores y cintas para sostener las piezas. Presentar todas las costuras y arena como loco a hacer apariencias perfecta. Tómese el tiempo para hacer esto y usted podrá apreciar el modelo diez veces. Un montón de videos de youtube en técnicas de modelización así que Échales un vistazo.
Base - plexiglás ahumado arena opaca ajustaron a 3/4" madera contrachapada (trazada hacia fuera para alcantarilla) pegada sobre madera contrachapada de 1/2" sobre fieltro. Roble acabado con aceite danés tonque lo remató.
Pintura: altamente recomendable pintar todo el modelo con negro dolor primero mediante un pincel de aire y agregar detalles en el color. Me gusta mucho el cepillado seco en la plata para mostrar pintura rascada para arriba. El método de subnivel de plata inferior puede causar problemas de adherencia de la capa. Una vez pintado completamente una capa transparente de brillo no lo bloquea todo.
Cableado: cable de 20 o 22 AWG trenzado para flexibilidad, pelacables, soldador, soldadura, soldadura de pasta, batería de 9 voltios, oprima el botón interruptor, resistencias de 100 Ohm (3), LEDs cada uno con una tensión directa de 2-3 voltios gota gama.

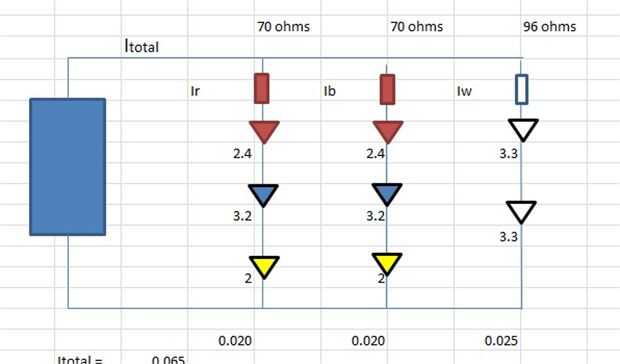

Los LEDs son alimentados por una sola batería de 9 vdc en la base, funcionaron a través de un empuje en / empujar apagado de Radio shack, luego a través de tres circuitos de LED independientes para obtener las caídas de voltaje lo más cerca posible a 9 vdc. Debe utilizar un resistor antes de cada circuito de LED o los LEDs se queman como que no pueden controlar el flujo de corriente (es como un cortocircuito muerto). Par hasta los LEDs para 9 voltios gota posible incluyendo disminución de la resistencia. Ver que alambré en la franja amarilla las luces de aterrizaje en el mismo circuito que los motores para obtener la gota mejor para ellos sin perder demasiada caída en una resistencia,
Todos los LEDs tienen que ser conectados con los cables positivo (más) a la fuente y el cable negativo (menos uno) conectar a la vuelta de la pierna o a la siguiente positivo de LEDs. Son diodos que sólo permiten actuales en una dirección así que si no se encienden, asegurarse primero tiene una resistencia aguas arriba del positivo y luego el LED y luego el cable negativo a la batería. Triple control que el cableado es correcto antes de pegar el modelo o será muy triste!!! Corrió los cables en el modelo a través de un tubo de aluminio 3/16" diam. Me expoxied en el modelo y se sostiene muy bien.
Por último, si usted decide construir este modelo, AMT tiene un desajuste de parte / montajes de fallo de diseño en el pedal. Eran muuucho a delicada para apoyar el droide y lo montó fue un dolor real. Así, había pegada una pieza extra de estireno poly en el Monte luego vino debajo del ala con un tornillo y atornillar la montura en el ala. Es muy seguro y funciona muy bien. Mirando el montaje y el molde del ala, parece que tenían la intención de hacerlo así pero el acoplamiento molde de pedal de pie fue fileteado incorrectamente para coincidir.
