Paso 7: LED Driver (regulador de buck corriente constante)
LED necesita corriente limitada o se quemará. Se puede utilizar una resistencia, pero utiliza más energía y puede ser menos fiable que un regulador de buck corriente constante que se puede comprar en Ebay por unos $1 a $1,50. Yo uso uno que puede tomar hasta 30 voltios entrada y proporcionan una corriente constante 700ma. Los LEDs son 3-3.6 voltios. En serie le pone la tensión, para que 6 LEDs en serie podrían tener 21 voltios o menos. El regulador será administrar una pequeña sobretensión y proporcionar una corriente constante. Mi LED requiere 350ma por lo que engancha 2 cadenas de 6 en paralelo. En teoría esto debería dividir la corriente igualmente. En la práctica, si hay una diferencia en resistencia entre las 2 patas, más corriente fluye en la resistencia inferior. Calor es el enemigo verdadero y tengo overkill en el disipador de calor. Sería mejor usar 1 pata solamente con un regulador del LED (conductor) nominal de 350 ma.

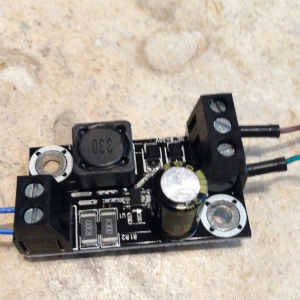

Los dos terminales de la izquierda son para entrada de alimentación (24v en mi caso). Los tres a la derecha son para alimentación regulada hacia fuera a las cadenas de LED. En el centro es para la señal PWM (modulación de anchura de pulso). Esto enciende la cadena si "high" (+ 5V) o apague la cadena si "baja" (0V). Si "modular" o cambiar el tiempo en contra y ciclo rápidamente puede conseguir el efecto de oscurecimiento del LED. Si es el 50% del tiempo y de 50% del tiempo, usted conseguirá medio intensidad tenue. El núcleo de Spark.IO ofrece este tipo de señales en los pines analógicos y 2 de los pines digitales. Se conoce como PWM o "modulación de anchura de pulso". Si la velocidad del ciclo es de más de 120 Hz (ciclos por segundo), el parpadeo no será notable.
