Paso 8: Relés de potencia

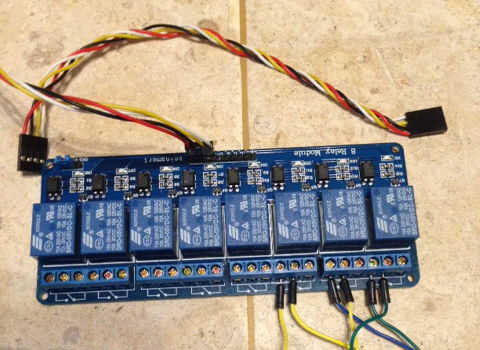

Puede omitir este paso en conjunto si querías apagar las cuerdas LED PWM para un ciclo de trabajo de 0% y energizar todo el tiempo al regulador. Decidí hacerlo así para mostrar el poder de estos relés. Pueden cambiar el voltaje a 120 v o AC 250V incluso a 10 amperios o cambiar una tensión más baja como 12 v DC. Esto podría utilizarse para luces de Navidad, bombas de agua o lo que quieras conectado y apagado. Compré un conjunto premontado de 8 relés en Ebay. Eran $6,99 en el momento de Sain Smart. También tienen relés de estado sólido que pueden cambiar más rápido. Sospecho que son cero dispositivos de cruce que requieren una señal de AC o señal de DC pulsante que cruza 0V antes de que cambiará. Estos relés mecánicos no requieren esto. Son ópticamente aisladas. Esto significa que los altos voltajes en la salida no están eléctricamente conectados a la base de Spark.IO. Un haz de luz desencadena internamente. Apenas enganchar encima de las señales digitales a las entradas de canal de los relés y los + 5V y tierra y el corazón les va encender y apagar. Un pequeño LED para cada canal muestra su estado. También oirá un clic cuando cambia.
