LED indicadores y estroboscópico de torneado (2 / 5 paso)

Paso 2: pulsador

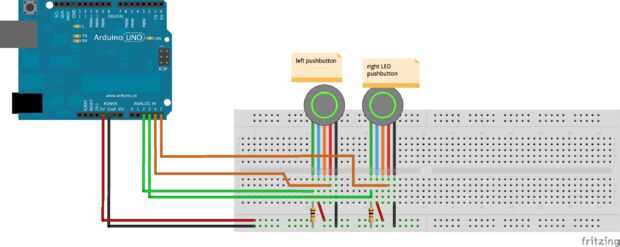

Suelde los cables JST a los tirones (continuación) en los pulsadores. Monte los botones en el manillar con ataduras de cremallera y con varios cables JST llegar los cables desde el manillar a la Arduino (montado en la parte superior). Aquí es cómo conectar los botones a Arduino (para que coincida con el código):

Botón derecho:

  • NO (normalmente abierto) - 5V
  • Común - conectado a A3 y un resistor de 10K a tierra
  • Positivo - A5
  • Negativo - tierra

Botón izquierdo:

  • NO (normalmente abierto) - 5V
  • Común - conectado al A2 y un resistor de 10K a tierra
  • Positivo - A4
  • Negativo - tierra
