LED intermitente (automóvil o motocicleta) (5 / 9 paso)

Paso 5: El esquema del circuito de luz intermitente

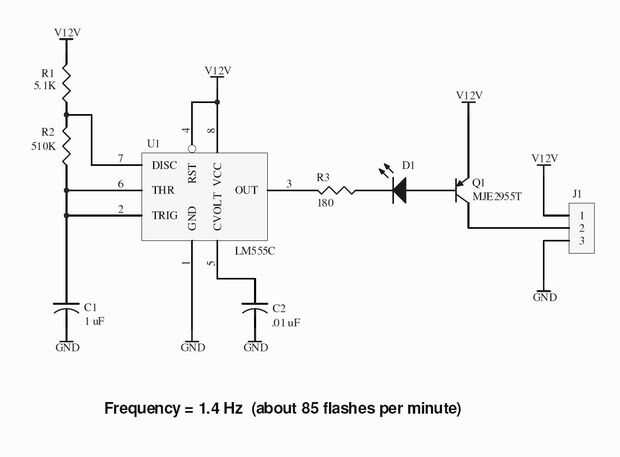

Aquí es el nuevo circuito de intermitencia esquemática. Consiste en un circuito 555 temporizador y un transistor de potencia. El transistor de potencia es probablemente exagerada manera, (tiene una potencia de 10A) pero es lo que tenía disponible. Puede variar C1, R1 y R2 para variar el ciclo flash de tarifa y servicio. Para los valores de R y C que se muestra, luego tipo de flash es aproximadamente 1,4 Hz (que es el cerca de 85 destellos por minuto). Hay un montón de información sobre el temporizador 555 en la web, incluyendo programas que calculará los valores de R y C para usted.

Dependiendo del tipo de componentes que usted elija, los valores de R y C pueden variar en un 10% o más, así que puede que necesite modificar algunos valores. C2 debe ser un casquillo de cerámica de puente, pero no parece ser esencial, mi circuito funcionaba bien con o sin C2. C1 debe ser una tapa de cerámica, pero si usted decide utilizar un tántalo o casquillo electrolítico para C1, asegúrese de que se instale en la polaridad correcta, o que podría explotar. Si tienes alguna duda sobre sus capacidades de la electrónica, entonces no debe construir este circuito.
