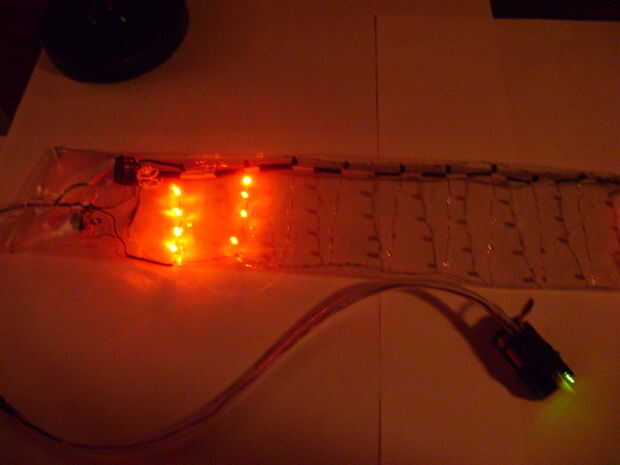

El circuito recorre diez etapas. Escurr las baterías de 9V y es incluida en plástico transparente resistente al agua y que sea fresco buscando.

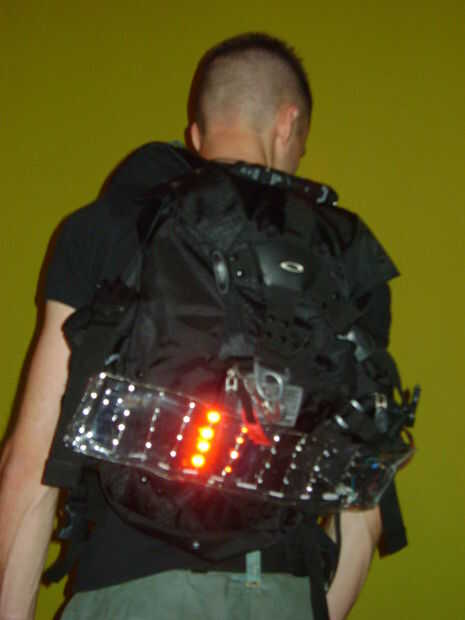

Se puede conectar a una bicicleta, una bolsa de mensajero, un sombrero, ropa interior, una mochila, lo quiera.
Si nunca has hecho nada con un temporizador 555 antes, este es un buen circuito para comenzar con!

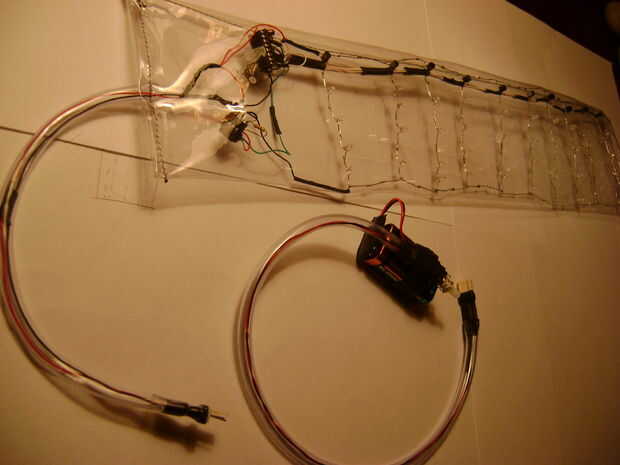

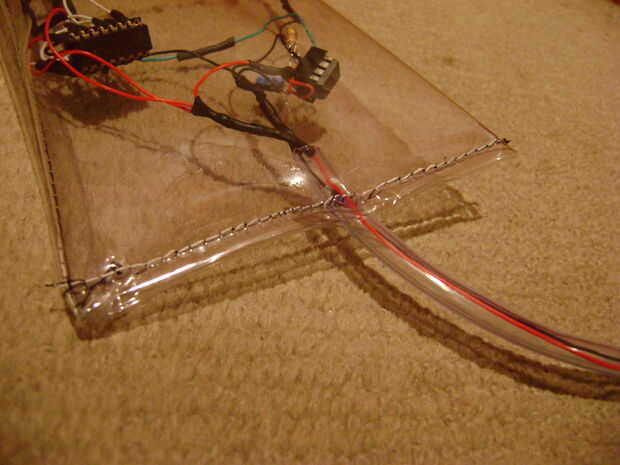

Para construir este circuito, usted necesita diseño habilidades, habilidades de soldadura, y para terminar en plástico, necesita para coser o alguien tiene cosa para usted.
¿Cómo funciona?
Un chip 555 se utiliza para hacer un reloj que marca el compás para la HCF4017B contador de década.
La velocidad de reloj se ajusta cambiando los valores del resistor y condensador.
Más grande significa un tiempo de pulso más lento, valores más pequeños hacen pulsos más rápidos.
Las 10 salidas de la HCF4017B están conectadas a las bases de 10 transistores NPN (BC547s o 2N3904s, ambos pueden trabajar).

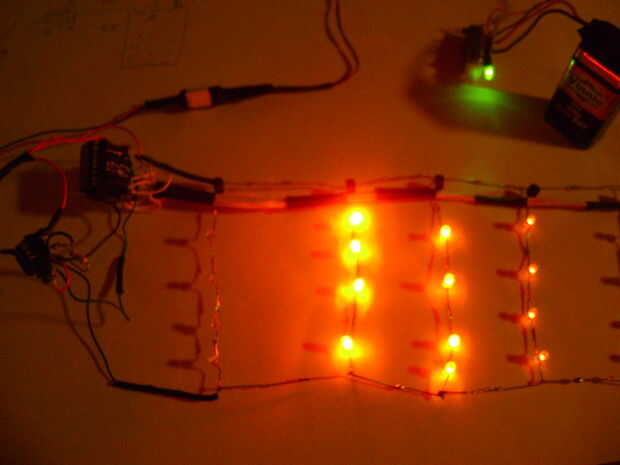

Cada transistor conduce 4 x 500mcd LEDs de 9 voltios.
Este tipo de LED es más eficiente, funcionamiento más brillante.
Si utilizas menos eficientes, entonces sólo puede cargar alrededor de 2 LEDs.
