Paso 1: Lista de piezas
Unos consejos:
Un par de manos ayudantes es vital, especialmente cuando usted soldar los LEDs.
Y del encogimiento del calor protege circuito, no sólo protege de cortocircuitos, pero manteniendo que complementa las juntas soldadas proporcionando una fuerte adherencia mecánica.
Utilizar colores para codificar los cables. Rojo, negro, bastante obvio. Verde para la señal. Blanco para el transistor a la viruta. Puede sonar un poco obvio, pero nunca solía hacerlo así, sólo después que comencé a formar este hábito de tecnología.
Herramientas
Manos (realmente útil! Yo no pude haber hecho sin estos...)
(Menos de 2km, en todos los tamaños) de la tubería del encogimiento del calor
Cortadores, peladores de alambre, cortauñas.
Soldadura de hierro
Máscara de polvo/Gas
Piezas
Cable de conexión negro, rojo, blanco y verde.
chip Temporizador 555
Contador de década HCF4017B
zócalo del IC 1 x 8 pin
zócalo del IC 1 x 16 pin
10 x 3904 o transistores BC547 NPN
LED naranja 40 x 500mcd
1 x LED verde
resistencia ohm 1 x 1000
resistencia 1 x 4700 ohm
1 x 10 micro faradio polarizado condensador
1 interruptor de x DPDT
clip de pila 1 x 9v PP3
1 juego de conectores y enchufes de 2 vías, de cualquier tipo.

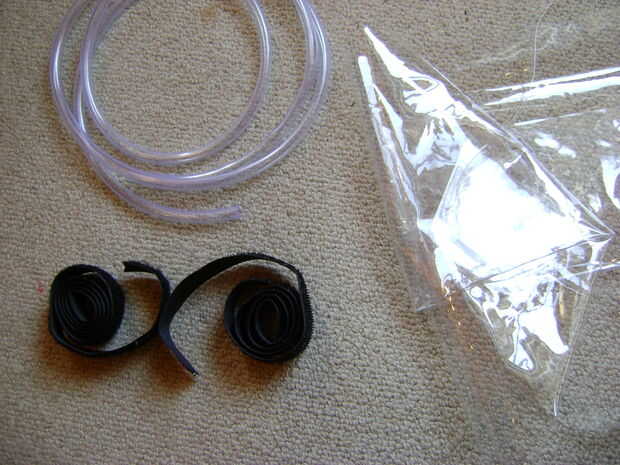

Embalaje
Material plástico transparente (ir a una tienda de tela)
Claro tubo de plástico, 0, 5mm (ir a una ferretería)
Tiras de velcro (también una tienda de tela)
¿Qué? ¿Sólo una resistencia necesitada? ¿No voy a añadir alguna con los leds? Así es, y no necesito. Cuatro en fila en 9v y 9v pulsada no disponen de demasiado riesgo de recalentar y quemar.
Aquí están las hojas de datos para los dos chips:
http://PDF1.alldatasheet.com/datasheet-PDF/View/8979/NSC/LM555.html
http://PDF1.alldatasheet.com/datasheet-PDF/View/133628/etc/HCC/HCF4017B.html
